Les points essentiels avant de câbler une installation solaire en autoconsommation
- Le courant sort des panneaux en continu, puis l’onduleur le transforme en alternatif pour alimenter la maison.
- Le schéma sérieux montre toujours les protections DC et AC, pas seulement les panneaux et l’onduleur.
- En autoconsommation, la maison consomme d’abord sa propre production, puis le surplus part vers le réseau ou vers une batterie.
- Le dessin change vraiment selon que vous partez sur un onduleur central, des micro-onduleurs, une batterie ou du zéro injection.
- En France, la conformité électrique et le raccordement doivent être pensés avant la mise en service, pas après.
À quoi ressemble un schéma d’autoconsommation bien construit

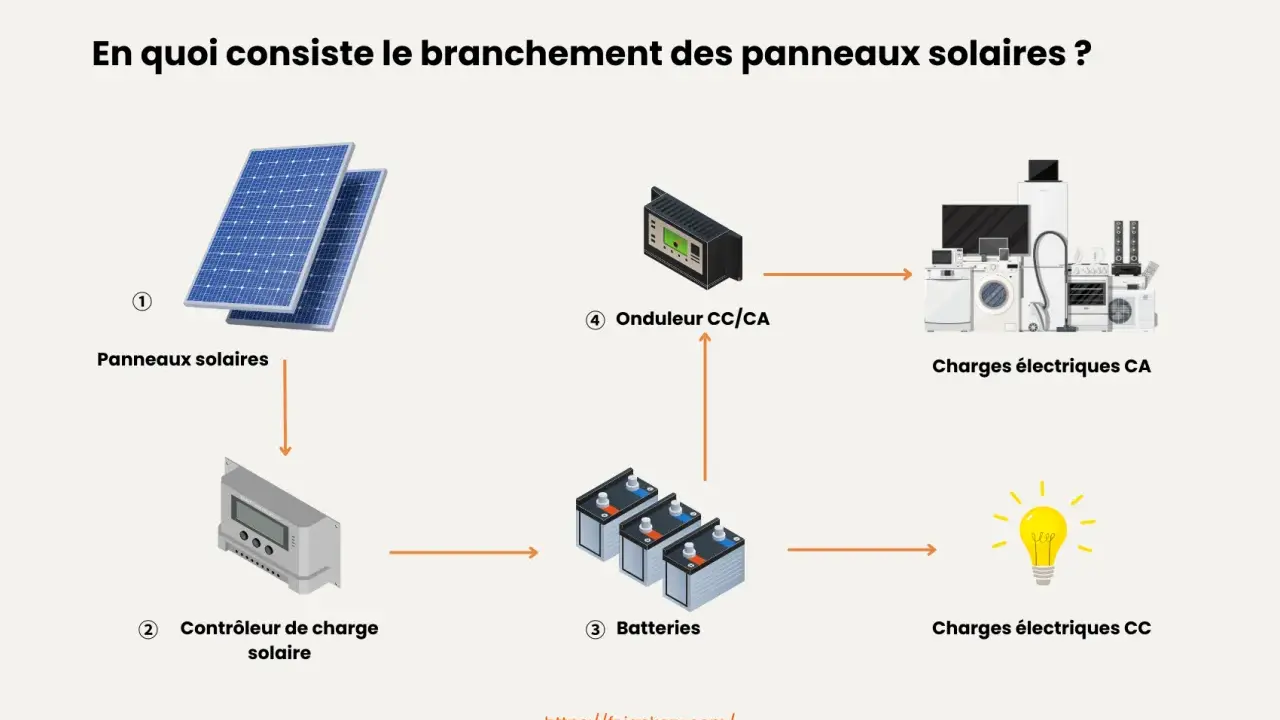

Je préfère lire ce type de schéma comme une chaîne logique: panneaux solaires → protections côté courant continu → onduleur → protections côté courant alternatif → tableau électrique → compteur → réseau. Tout le reste vient se greffer sur ce squelette, y compris une batterie, un boîtier de pilotage ou un dispositif d’arrêt d’urgence.
Le point important, c’est que le dessin ne doit pas seulement montrer “où brancher quoi”. Il doit aussi indiquer le sens des flux, la séparation entre DC et AC, les organes de coupure et, si besoin, le point d’injection du surplus. C’est là que beaucoup de schémas bricolés deviennent trompeurs: ils oublient la protection, ou ils simplifient tellement qu’on ne voit plus comment l’installation peut être maintenue, contrôlée ou isolée.
Avec un onduleur central
Sur une toiture classique, plusieurs modules sont souvent assemblés en chaîne de modules, qu’on appelle aussi string, c’est-à-dire un groupe de panneaux câblés en série sur une même entrée d’onduleur. Cette architecture reste lisible et assez compacte, surtout quand la toiture est homogène et peu ombragée.
Lire aussi : Panneau solaire bifacial - Vrai gain ou mythe commercial?
Avec des micro-onduleurs
Dans cette version, chaque panneau produit sa propre énergie convertie en AC dès le toit. Le schéma devient plus modulaire, plus souple face aux ombres et plus simple à étendre, mais il montre davantage de câbles côté alternatif et plus d’électronique répartie sur la couverture.
Une fois ce parcours visualisé, on peut regarder les éléments concrets qui doivent apparaître sur le plan.
Les éléments que je veux voir sur le plan
Un schéma utile n’énumère pas seulement les équipements; il explique aussi leur rôle. Pour une installation résidentielle, je vérifie au minimum les points suivants:| Élément | Rôle | Ce qu’il faut vérifier |
|---|---|---|
| Panneaux photovoltaïques | Produisent le courant continu | Orientation, câblage en série ou en parallèle, repérage des polarités |
| Onduleur ou micro-onduleurs | Convertissent le courant pour l’usage domestique | Compatibilité avec la puissance installée et emplacement ventilé |

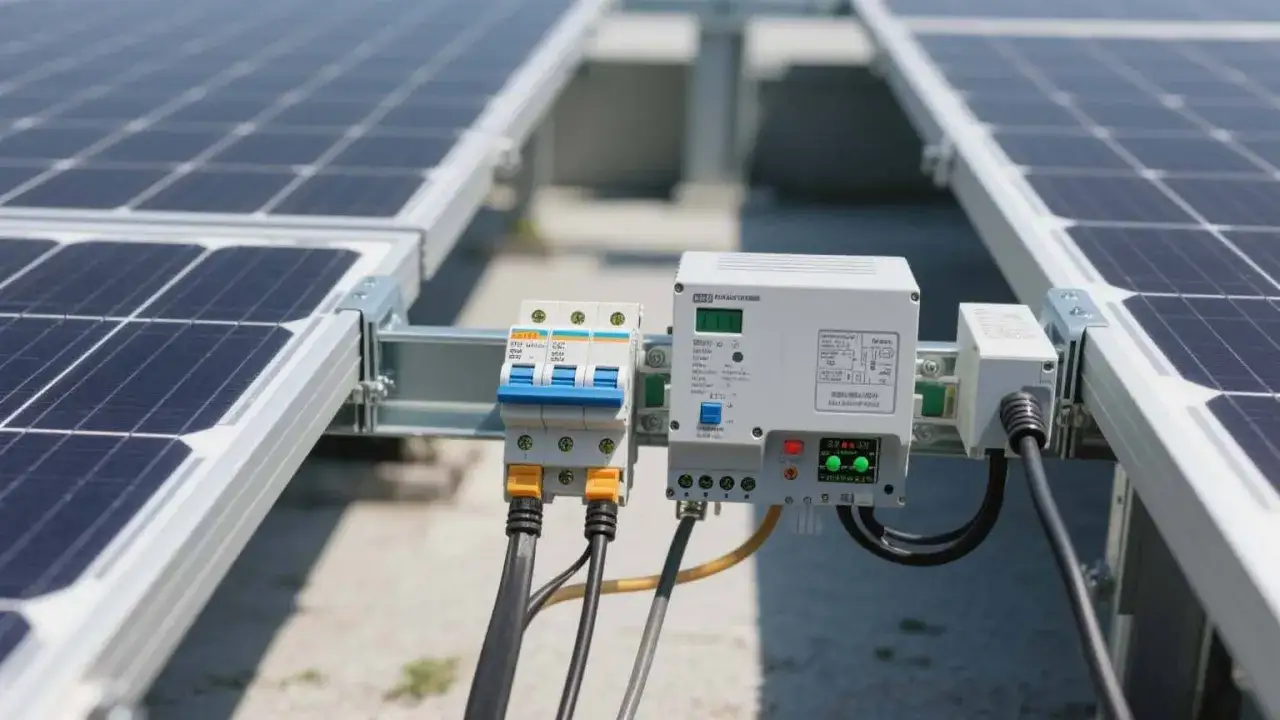

| Protections DC | Isolent et sécurisent la partie générateur | Présence d’un sectionneur et, selon le contexte, d’un parafoudre |
| Protections AC | Protègent la liaison vers le tableau | Disjoncteur dédié, différentiel adapté, repérage clair au tableau |
| Tableau électrique | Distribue l’énergie vers les usages | Répartition propre, circuit identifié, espace pour maintenance |
| Compteur communicant | Mesure soutirage et injection | Bonne lecture des flux, surtout si le surplus est vendu ou suivi |
| Batterie, si présente | Stocke une partie de la production | Couplage AC ou DC, protections supplémentaires, schéma spécifique |
Le détail qui change tout, à mes yeux, c’est le niveau de lisibilité. Si je ne peux pas identifier en quelques secondes la partie production, la partie protection et le point de connexion au tableau, le schéma est trop faible pour servir de base sérieuse. C’est précisément pour cela qu’il faut comprendre le trajet de l’énergie, pas seulement les noms des composants.
Le trajet de l’énergie du panneau au tableau
Dans une maison, l’électricité solaire est d’abord consommée au moment où elle est produite. C’est le principe même de l’autoconsommation: quand un appareil tourne en journée, il peut utiliser directement la production des panneaux sans passer par un aller-retour inutile avec le réseau.
Le scénario le plus simple ressemble à ceci: en plein soleil, les panneaux produisent; l’onduleur alimente les usages du logement; si la production dépasse la demande instantanée, le surplus repart vers le réseau ou vers une batterie si le système en prévoit une. À l’inverse, quand la production ne suffit pas, la maison tire automatiquement le complément depuis le réseau. Le compteur communicant suit ces échanges, ce qui permet de distinguer ce qui est produit, consommé et injecté.
Je trouve utile de penser en trois états plutôt qu’en un seul schéma figé:
- la production couvre presque toute la consommation du moment;
- la production dépasse la demande et crée un surplus;
- la production est insuffisante et le réseau prend le relais.
Cette lecture évite une erreur fréquente: croire qu’une installation en autoconsommation “alimente toujours la maison”. En réalité, elle réduit la part achetée au réseau, mais elle ne l’efface pas. Une fois ce fonctionnement compris, le vrai sujet devient le choix de l’architecture électrique.
Le bon montage selon votre configuration
Toutes les installations ne se câblent pas de la même manière. J’aime comparer les solutions les plus courantes avant de parler de détail, parce que c’est souvent là que se joue la simplicité du chantier.
| Configuration | Ce que change le schéma | Avantage principal | Limite principale |
|---|---|---|---|
| Onduleur central avec chaînes de panneaux | Les modules sont regroupés par strings avant conversion | Schéma compact, logique, adapté aux toitures bien homogènes | Une ombre ou un défaut sur une chaîne peut pénaliser le rendement |
| Micro-onduleurs | Chaque panneau est converti individuellement | Souplesse et meilleure tolérance aux zones d’ombre | Plus d’électronique sur le toit et un câblage AC plus présent |
| Avec batterie | Ajout d’un stockage et d’une logique de charge/décharge | Meilleure valorisation de la production en soirée | Schéma plus complexe, protections supplémentaires, budget plus lourd |
| Zéro injection | Le système limite ou bloque l’envoi vers le réseau | Intéressant quand on veut rester sobre côté démarches | Moins de souplesse si la consommation instantanée est faible |
Le choix le plus “intelligent” n’est pas forcément le plus sophistiqué. Sur une toiture simple et bien exposée, un onduleur central reste souvent très lisible. Sur un toit morcelé, je trouve les micro-onduleurs plus cohérents. Et dès qu’une batterie entre dans l’équation, il faut accepter un schéma plus dense, avec davantage de points de contrôle. C’est ce qui m’amène à la partie que beaucoup de particuliers sous-estiment: la conformité.
Les règles françaises à ne pas rater en 2026
En France, un schéma propre ne suffit pas si l’installation n’est pas conforme au cadre de raccordement et de sécurité. Selon Enedis, la demande de raccordement doit être anticipée avant la mise en service dès qu’il existe une logique d’injection ou de vente du surplus, et toute énergie injectée avant l’autorisation de mise en service n’entre pas dans un cadre de valorisation normal.
Le Consuel reste, lui, un passage important dès qu’on modifie un circuit électrique existant ou qu’on ajoute une batterie. En 2026, il faut aussi garder en tête l’évolution vers la NF C 15-100 édition 2024, avec une période transitoire qui se termine le 29 juin 2026 pour certains dossiers techniques. Dit autrement: un schéma encore “acceptable” il y a peu peut ne plus l’être si on travaille avec une version obsolète des documents.
Concrètement, je surveille quatre points avant de valider un projet:
- le schéma correspond-il exactement à la configuration réelle du site;
- les protections DC et AC sont-elles bien visibles et dimensionnées dans l’idée générale du projet;
- l’installation prévoit-elle une coupure claire et un repérage lisible pour la maintenance;
- le dossier de raccordement et la conformité électrique sont-ils pensés avant le branchement final.
Cette étape n’est pas administrative pour le plaisir. Elle évite surtout de devoir démonter ou modifier une installation fraîchement posée parce qu’un point de sécurité a été négligé. Une fois ce cadre posé, il reste à construire un schéma réellement durable dans le temps.
Ce que je privilégie pour un montage fiable sur la durée
Quand je regarde un schéma d’autoconsommation, je cherche moins l’effet “projet technique” que la robustesse au quotidien. Les installations qui vieillissent bien sont souvent celles qui ont été pensées avec peu d’ambiguïtés: des lignes courtes, des composants clairement identifiés, un tableau propre et un accès facile pour vérifier l’état des protections.
- Je sépare clairement les circuits de puissance et les éventuels câbles de communication ou de pilotage.
- Je garde la partie DC la plus courte et la plus lisible possible.
- Je prévois un accès simple pour couper, tester et maintenir l’installation.
- Je laisse de la marge dans le tableau pour une évolution future, comme une batterie ou un pilotage de chauffe-eau.
- Je fais valider le schéma par un professionnel qualifié dès qu’il y a injection, stockage ou modification d’un circuit existant.
Quand le plan est simple, lisible et conforme, l’installation produit mieux et se maintient plus facilement. C’est généralement là que se joue la différence entre un montage séduisant sur le papier et un système vraiment fiable au quotidien.
