La chaîne énergétique d’une centrale photovoltaïque repose sur une suite de conversions très concrètes: la lumière du soleil est captée, transformée en courant continu, puis adaptée pour être utilisée sur place ou injectée dans le réseau. Comprendre ce trajet permet de lire un schéma technique, d’évaluer un rendement et de distinguer ce qui dépend des modules, de l’onduleur ou du raccordement. C’est aussi la base pour raisonner correctement sur l’autoconsommation, le stockage et la production réelle.
L’essentiel à garder en tête sur la chaîne photovoltaïque
- Une centrale photovoltaïque convertit le rayonnement solaire en courant continu, puis en courant alternatif.
- Les cellules font la première conversion; l’onduleur adapte le courant; le transformateur élève la tension si le site est raccordé à un réseau de puissance.
- Le rendement réel dépend de l’ensoleillement, de la température, de l’orientation, des ombres et des pertes électriques.
- En France, l’électricité produite peut être consommée sur place, stockée ou réinjectée dans le réseau.
- Un bon schéma doit toujours faire apparaître la source d’énergie, les convertisseurs et le récepteur final.

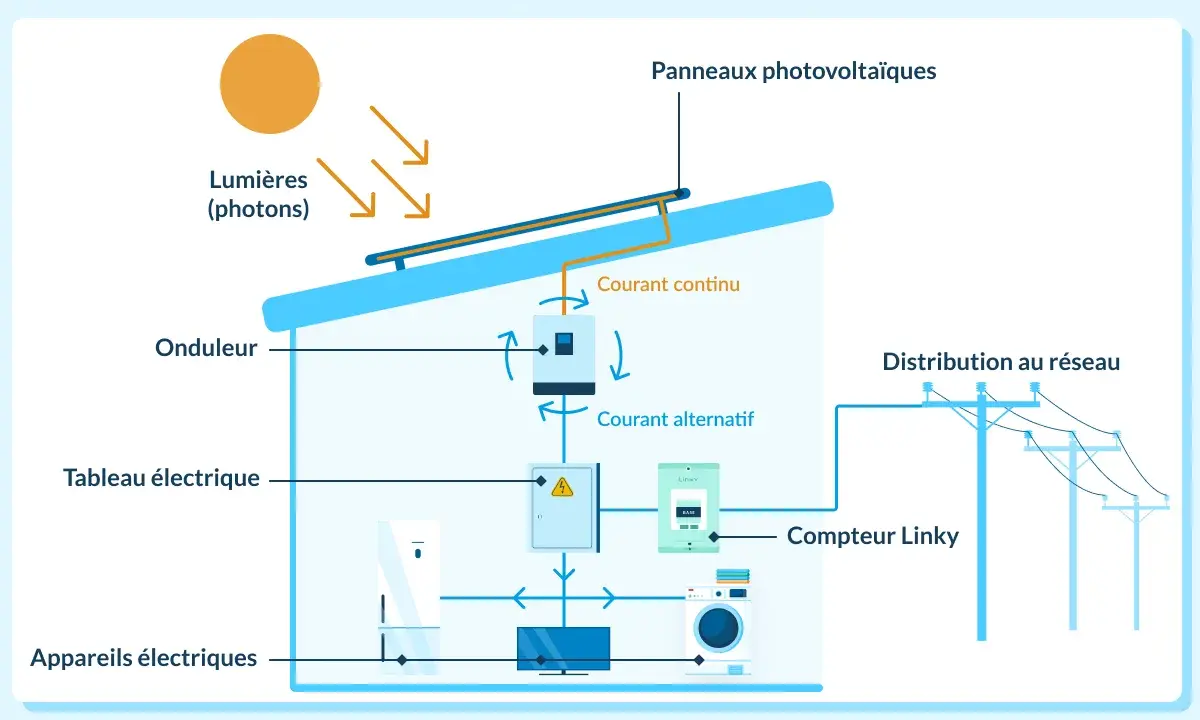

Ce que décrit réellement la chaîne énergétique d’une centrale photovoltaïque
Je la lis comme une carte du voyage de l’énergie, depuis le rayonnement solaire jusqu’au consommateur final. Comme le rappelle le ministère de la Transition écologique, le photovoltaïque transforme le rayonnement solaire en électricité grâce à des cellules intégrées aux panneaux, puis cette électricité peut être utilisée sur place ou réinjectée dans le réseau de distribution.
| Maillon | Rôle | Forme d’énergie obtenue |
|---|---|---|
| Soleil | Source primaire | Rayonnement solaire |
| Cellules photovoltaïques | Conversion lumière-électricité | Courant continu |
| Onduleur | Adaptation au réseau ou aux usages | Courant alternatif |
| Transformateur ou poste de livraison | Élévation de tension selon le site | Électricité transportable |
| Réseau, batterie ou récepteurs | Acheminement et usage | Énergie électrique utile |
Le point important est simple: la chaîne ne se limite pas aux panneaux. Elle inclut tous les maillons qui transforment, sécurisent et acheminent l’électricité jusqu’à son usage final. Une fois cette logique posée, on peut suivre le trajet de l’énergie à l’intérieur du module lui-même.
Du rayonnement solaire au courant continu
La première conversion se joue dans la cellule photovoltaïque. Quand les photons frappent le matériau semi-conducteur, ils libèrent des électrons et créent un déplacement de charges électriques: c’est l’effet photovoltaïque. Ce courant est d’abord produit en courant continu, donc dans une forme qui n’est pas encore directement compatible avec le réseau public.
Dans un parc solaire, les modules sont regroupés en strings, c’est-à-dire en chaînes de modules câblées en série. Cette organisation augmente la tension disponible et facilite la collecte de l’énergie avant l’étape suivante. Je trouve utile de garder deux idées en tête:
- plus l’irradiance est forte, plus le courant augmente;
- plus la température monte, plus le rendement baisse en général.
Un module cristallin moderne affiche souvent un rendement de l’ordre de 20 à 23 %. Cela ne veut pas dire que la centrale “perd” le reste par erreur: une part du rayonnement n’est simplement pas convertie, et le surplus devient de la chaleur. Le kilowatt-crête, ou kWc, sert à comparer les installations dans des conditions standard; il ne correspond pas à une production constante dans la vraie vie.
C’est cette sortie en courant continu qui alimente ensuite l’étape la plus importante du schéma pratique: l’onduleur.
Onduleur, transformateur et raccordement au réseau
L’onduleur prend le courant continu des strings et le convertit en courant alternatif synchronisé avec le réseau. Il suit le point de puissance maximale, le fameux MPPT, pour éviter de brider inutilement la production quand l’ensoleillement ou la température varient. Enedis rappelle aussi que, pour une installation raccordée au réseau, l’équipement doit respecter des normes de raccordement et des protections adaptées.
L’onduleur
Son rôle est souvent sous-estimé alors qu’il conditionne une part importante de la performance utile. Sur le terrain, un bon onduleur affiche généralement un rendement élevé, souvent compris entre 96 et 99 %. Il ne “fabrique” pas d’énergie, il en laisse le moins possible se perdre pendant la conversion. Dans une centrale, il peut être centralisé ou réparti par groupes de modules selon la taille du site.
Le transformateur
Sur une grande centrale, l’électricité alternative peut ensuite passer par un transformateur pour élever la tension avant l’injection dans le réseau de distribution ou de transport. Ce n’est pas un détail de génie électrique: sans cette adaptation, le transport sur de longues distances serait beaucoup moins efficace. Sur des installations plus modestes, la chaîne est parfois plus courte, mais la logique reste la même.
Lire aussi : Système solaire combiné - Est-ce le bon choix pour votre maison ?
Les protections de raccordement
Je mets ici tout ce qui rend l’installation exploitable sans danger: coffrets, sectionneurs, dispositifs de surveillance, protections contre les surtensions et coupure en cas d’anomalie réseau. C’est aussi là qu’on distingue une architecture raccordée au réseau d’un site isolé. Dans le premier cas, l’électricité suit une logique d’injection ou d’autoconsommation; dans le second, le stockage devient souvent indispensable.
Sur une petite toiture, on parle surtout d’onduleurs de chaîne; sur une grande centrale, des architectures plus centralisées sont fréquentes. La logique énergétique reste la même, mais la manière de regrouper les modules change selon la puissance et la topologie du site. À ce stade, l’électricité est techniquement exploitable. La vraie question devient alors: combien en reste-t-il une fois les pertes comptabilisées ?
Pourquoi la production réelle est toujours inférieure à la puissance théorique
Ce point est souvent mal compris, alors qu’il explique presque tout ce qui sépare la fiche technique du terrain. La performance d’une installation se mesure généralement avec un ratio de performance, ou PR, qui compare l’énergie réellement livrée à l’énergie théorique disponible. Sur une centrale bien conçue, on observe souvent un PR de l’ordre de 75 à 85 %, selon le climat, la technologie et la qualité du dimensionnement.
| Source de perte | Effet concret | Ce que je surveille |
|---|---|---|
| Température élevée | Baisse de tension et de rendement des cellules | Ventilation, espacement, choix des modules |
| Ombres partielles | Déséquilibre d’une string, baisse parfois forte | Implantation, arbres, cheminées, reliefs |
| Salissures | Moins de lumière captée par les cellules | Nettoyage, environnement poussiéreux ou agricole |
| Câbles et connexions | Pertes ohmiques dans le transport du courant | Sections de câble, qualité des connexions |
| Onduleur | Conversion imparfaite du courant continu en alternatif | Rendement, dimensionnement, maintenance |
| Clipping | Limitation de puissance en pointe si l’onduleur est saturé | Rapport DC/AC, stratégie de conception |
| Vieillissement | Baisse progressive de performance au fil des ans | Suivi de production, garanties, remplacement ciblé |
En France, on parle souvent d’un ordre de grandeur compris entre 800 et 1 400 kWh par kWc et par an selon la région, l’orientation et le type de centrale. Ce n’est pas une promesse uniforme, mais un repère utile pour éviter les calculs trop optimistes. Je conseille de regarder d’abord les ombrages et la température, parce qu’ils dégradent vite le résultat si le site a été mal pensé.
Quand on comprend où l’énergie se perd, on comprend aussi mieux comment la valoriser. C’est précisément la question de l’usage final, surtout dans le contexte français.

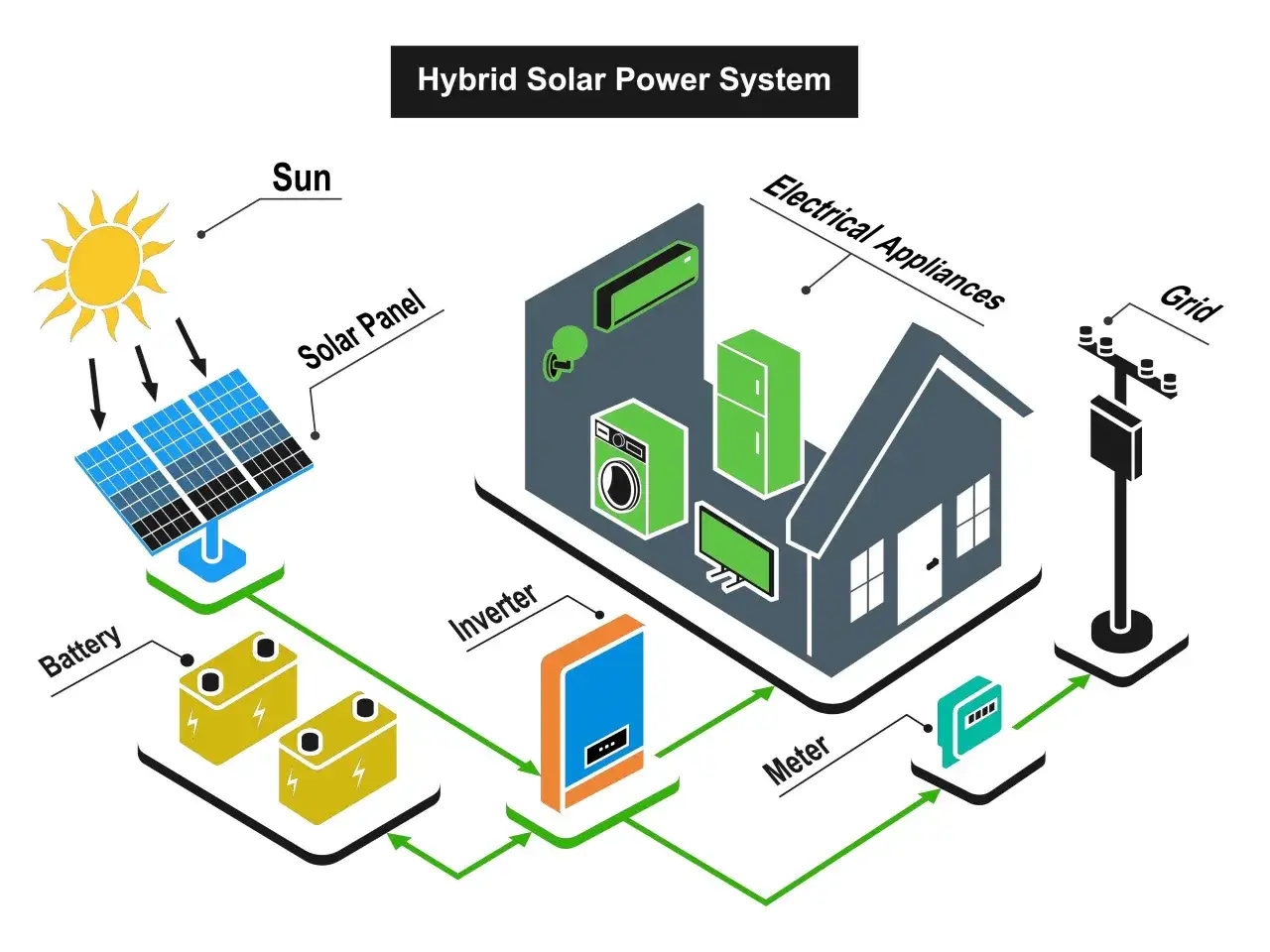

Autoconsommation, vente du surplus ou stockage
Une fois l’électricité produite, il faut lui donner une destination. Dans une maison, un bâtiment tertiaire ou une centrale de plus grande taille, trois logiques dominent: consommer sur place, injecter le surplus ou stocker pour plus tard. Le bon choix dépend moins du discours commercial que du profil de consommation réel.
| Mode | Quand il a du sens | Atout principal | Limite à connaître |
|---|---|---|---|
| Autoconsommation | Consommation diurne, toiture de bâtiment, site occupé en journée | Réduit directement la facture | Nécessite de faire coïncider production et usages |
| Vente du surplus | Production supérieure aux besoins instantanés | Valorise l’excédent sans le perdre | Dépend du contrat de raccordement et du tarif applicable |
| Stockage | Site isolé ou besoin de décaler l’usage vers le soir | Apporte de la flexibilité | Ajoute du coût et des pertes de conversion |
Pour un foyer ou un bâtiment équipé d’une pompe à chaleur, d’un ballon d’eau chaude ou d’une borne de recharge, je vois souvent plus de gain à piloter les usages sur les heures solaires qu’à ajouter quelques modules de plus. Le stockage prend tout son intérêt sur les sites isolés ou quand on veut réellement décaler la production vers la soirée, mais il ne faut pas oublier qu’il ajoute des pertes à la chaîne.
Reste un point très concret: savoir représenter tout cela sans confusion, que ce soit dans un dossier technique, un support pédagogique ou un simple schéma explicatif.
Comment lire ou dessiner le schéma sans confondre les étapes
Quand je dois expliquer cette chaîne à un lecteur non spécialiste, je garde quatre flèches maximum. Au-delà, on perd la logique énergétique et on confond rapidement production, conversion et usage.
- Le soleil fournit un rayonnement lumineux.
- Les cellules photovoltaïques transforment ce rayonnement en courant continu.
- L’onduleur convertit ce courant en courant alternatif.
- Le transformateur, le réseau, la batterie ou l’usage final reçoivent cette électricité.
Les erreurs les plus fréquentes sont faciles à éviter: confondre photovoltaïque et solaire thermique, oublier l’onduleur, sauter la conversion en courant alternatif ou ignorer les pertes. Un bon schéma ne cherche pas à être joli avant d’être juste; il montre d’abord la direction de l’énergie et la forme qu’elle prend à chaque étape. Je préfère aussi écrire clairement ce qui relève du flux d’énergie et ce qui relève de l’équipement, parce que cette distinction évite beaucoup d’ambiguïtés.
Si le site est isolé, j’ajoute les batteries dans la chaîne. Si le site est raccordé, j’ajoute le point d’injection réseau et les protections. Cette précision change tout, parce qu’elle conditionne la lecture du schéma autant que la manière de dimensionner l’installation.
Ce qu’il faut retenir pour un projet solaire utile et bien dimensionné
Le bon réflexe, ce n’est pas de regarder seulement la puissance installée. Je commence toujours par la consommation à couvrir, la surface réellement exploitable, l’ombre, l’orientation et le mode de valorisation de l’électricité. Ensuite seulement, je vérifie si l’on vise l’autoconsommation, la vente du surplus ou un fonctionnement avec stockage.
- Je dimensionne d’abord le besoin, pas seulement le nombre de panneaux.
- Je surveille l’ombre et la chaleur, parce qu’elles pèsent vite sur le rendement.
- Je garde en tête qu’un module dure souvent 25 à 30 ans, alors qu’un onduleur peut devoir être remplacé plus tôt.
- Je pense au pilotage des usages thermiques avant d’investir dans du stockage lourd.
Au fond, une centrale photovoltaïque n’est pas seulement un champ de panneaux. C’est un trajet d’énergie, avec des conversions, des pertes assumées et des choix d’usage qui déterminent la valeur réelle de chaque kilowattheure produit. C’est cette cohérence qui transforme un schéma en vraie stratégie énergétique.
