Régler correctement un régulateur solaire, ce n’est pas seulement choisir une tension au hasard dans un menu. Savoir comment configurer un régulateur MPPT change directement la vitesse de charge, la durée de vie de la batterie et la stabilité de toute l’installation photovoltaïque. Dans ce guide, je vais aller à l’essentiel: quoi vérifier avant de brancher, quels paramètres régler selon la chimie de batterie, comment dimensionner le champ PV et comment contrôler que la charge se comporte vraiment comme prévu.
Les repères à vérifier avant le premier démarrage
- Commencez par la batterie : tension système, chimie exacte, capacité en Ah et limites de charge du fabricant.
- Vérifiez le champ PV : la tension à vide ne doit pas dépasser la limite du MPPT, et la tension nominale doit rester au moins 5 V au-dessus de la batterie.
- Branchez toujours la batterie avant les panneaux lors de la mise en route.
- Absorption et float sont les réglages qui influencent le plus la qualité de charge.
- L’égalisation ne concerne que certaines batteries plomb et doit rester désactivée sur le lithium.
- Si la température de la batterie et celle du régulateur diffèrent trop, ajoutez une sonde externe.
Commencer par la batterie, pas par les panneaux
Je pars toujours de la batterie, parce que c’est elle qui fixe le cadre du reste. Avant de toucher au menu, il faut connaître la tension du banc, sa chimie exacte, sa capacité et les valeurs recommandées par le fabricant. Sans ces données, on peut faire “fonctionner” le système, mais pas forcément le faire charger correctement ni le préserver sur la durée.
Le réflexe le plus utile est simple: noter la référence de la batterie, récupérer sa fiche technique et vérifier trois éléments clés. La tension de charge autorisée, le courant de charge maximal et la présence ou non d’une compensation de température. C’est la base d’un paramétrage propre, surtout sur une installation 12, 24 ou 48 V où une petite erreur se multiplie vite.
Le manuel Victron rappelle aussi qu’une différence de température trop forte entre le régulateur et la batterie peut fausser la compensation thermique. En pratique, si le MPPT est dans un local plus chaud ou plus froid que le parc batterie, je considère qu’une sonde externe n’est pas un luxe mais une vraie sécurité de réglage. Une fois cette base posée, le choix du profil devient beaucoup plus clair.
Choisir le profil de batterie qui colle à la chimie
Le bon profil dépend d’abord de la chimie. C’est là qu’on évite la plupart des erreurs, car un réglage acceptable pour du plomb ouvert peut devenir mauvais pour une AGM, et un profil plomb peut être franchement inadapté à du LiFePO4.
| Chimie | Réglage de départ | Point de vigilance |
|---|---|---|
| Plomb ouvert | Absorption, float et parfois égalisation selon la fiche batterie | L’égalisation n’a de sens que si le fabricant la prévoit; sinon, on l’évite |
| AGM / gel | Absorption et float adaptés au fabricant, égalisation généralement désactivée | Une tension trop haute raccourcit vite la durée de vie |
| LiFePO4 | Absorption spécifique lithium, float faible ou limité selon la marque, égalisation coupée | La charge à basse température doit être bloquée si la batterie ne le gère pas elle-même |
| Lithium avec BMS ou CAN-bus | Le système peut suivre une consigne externe de la batterie | Ne forcez pas un profil manuel si le BMS impose ses propres limites |
Sur certains profils Victron dédiés au LiFePO4, on trouve par défaut 14,2 V d’absorption, 13,5 V de float, l’égalisation désactivée, la compensation de température coupée et une coupure basse température à 5 °C. Je m’en sers comme repère de logique, pas comme vérité universelle: si la fiche batterie dit autre chose, c’est elle qui tranche.
Le point important est là: sur lithium, on ne copie pas les valeurs du plomb. Sur plomb, au contraire, la compensation thermique et la logique d’absorption/float ont du sens et peuvent vraiment améliorer le comportement de charge. Dès que le profil est bon, il faut régler les tensions et les limites de charge avec un peu plus de précision.
Régler les tensions de charge sans surcharger la batterie
Le régulateur MPPT charge en plusieurs étapes: Bulk, Absorption, Float, et parfois Equalize. Chacune a un rôle précis, et ce sont souvent les réglages d’Absorption et de Float qui font la différence entre une batterie bien chargée et une batterie simplement “à peu près” pleine.
Lire aussi : Centrale photovoltaïque - Comprendre son fonctionnement et optimiser
Les paramètres à ajuster en priorité
| Paramètre | À quoi il sert | Bonne pratique |
|---|---|---|
| Courant de charge max | Limite le courant envoyé à la batterie | Le caler sur la valeur autorisée par le fabricant; par exemple, 0,2C sur 200 Ah donne 40 A |
| Tension d’absorption | Amène la batterie à pleine charge | Suivre la fiche batterie; trop bas, la charge s’arrête trop tôt |
| Tension float | Maintient la batterie chargée sans la pousser inutilement | La garder cohérente avec la chimie, surtout sur plomb |
| Courant de queue | Permet de quitter l’absorption quand le courant devient faible | Utile pour éviter une absorption artificiellement longue; sur certains contrôleurs, 0 le désactive |
| Compensation de température | Ajuste les tensions selon la température de la batterie | Indispensable sur beaucoup de batteries plomb, à manier avec prudence sur lithium |
| Égalisation | Équilibre les cellules sur certaines batteries plomb | À réserver aux batteries qui la demandent explicitement |
Le manuel Victron rappelle un point qui mérite d’être pris au sérieux: si les tensions de charge sont trop basses, le chargeur peut croire la batterie pleine trop tôt et passer prématurément en Float. À l’inverse, des tensions trop hautes peuvent provoquer de la chauffe, de l’usure accélérée, voire de la surcharge. C’est pour cela que je préfère une configuration un peu plus lente mais juste, plutôt qu’un réglage “optimiste” qui paraît efficace les premiers jours.
Autre repère utile: sur certains contrôleurs, la durée d’Absorption se termine aussi quand le courant de batterie passe sous le courant de queue défini pendant une minute. C’est une bonne logique quand on veut que la fin de charge reflète l’état réel de la batterie, pas seulement une durée fixe décidée à l’avance. Pour les batteries plomb, cela évite de couper trop tôt; pour le lithium, cela aide à laisser le temps nécessaire à l’équilibrage des cellules.
Si votre contrôleur propose un mode expert, je vous conseille de ne l’utiliser que si la documentation de la batterie exige vraiment des réglages personnalisés. Les préréglages usine sont souvent plus sûrs qu’une configuration manuelle approximative. Une fois ces tensions posées, il faut encore s’assurer que le champ solaire lui-même ne dépasse pas les limites du régulateur.
Dimensionner et raccorder le champ photovoltaïque correctement
Un MPPT ne compense pas un champ photovoltaïque mal conçu. La règle de base est double: la tension à vide du champ PV ne doit jamais dépasser la limite du régulateur, et la tension nominale doit rester au moins 5 V au-dessus de la tension batterie pour que la charge démarre correctement.Je vérifie toujours le cas le plus défavorable, pas seulement la plaque signalétique. En hiver, à basse température, la tension à vide des modules grimpe; c’est souvent là qu’un string semble “bon sur le papier” mais devient trop haut en vrai. Sur certains modèles, la limite d’entrée est de 150 V ou 250 V, et c’est précisément la marge thermique qui doit guider le nombre de modules en série.
- Contrôlez la Voc au froid, pas seulement la tension nominale.
- Vérifiez la série avant le parallèle, car le montage en série fait monter la tension.
- Évitez les optimiseurs si le fabricant du régulateur les interdit; certains manuels signalent un risque de dommage irréparable.
- Protégez la batterie par un fusible adapté au courant du contrôleur et au câble utilisé.
- Gardez un câblage propre et court entre batterie et régulateur pour limiter les chutes de tension.

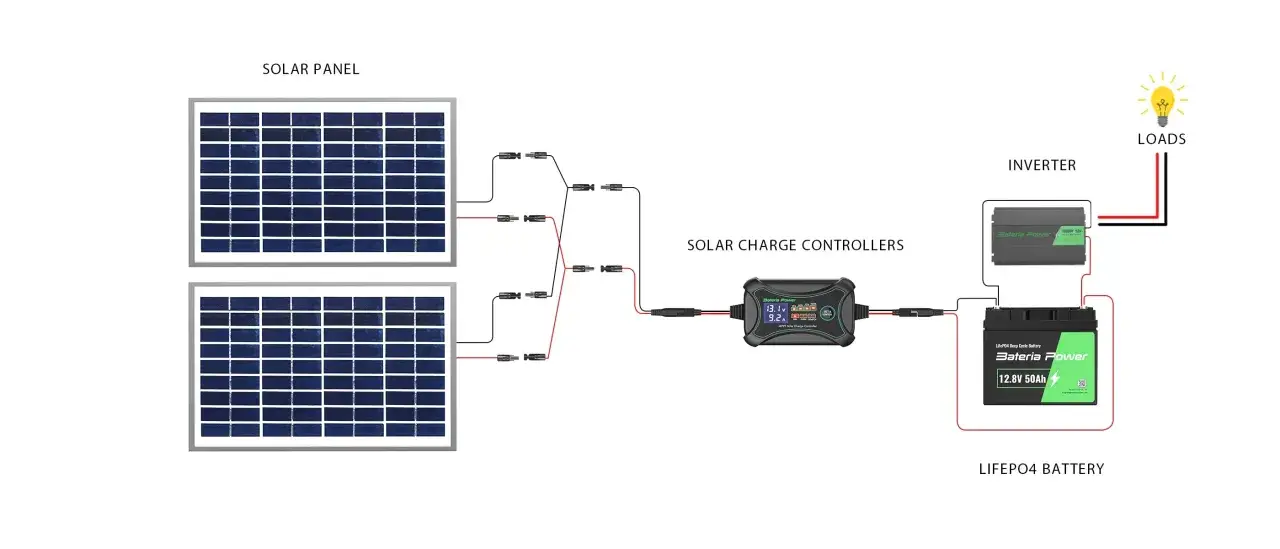

Au moment du raccordement, je fais simple: batterie d’abord, panneaux ensuite. Le contrôleur détecte alors correctement la tension système avant de recevoir l’énergie solaire. Si l’on inverse l’ordre, on s’expose à des comportements incohérents au démarrage ou à des messages d’erreur inutiles. Sur certains contrôleurs, il faut aussi attendre quelques secondes après la connexion batterie pour laisser l’autodétection se stabiliser.
Cette étape est aussi celle où les erreurs mécaniques coûtent le plus cher: polarité inversée, serrage insuffisant, fusible absent ou courant trop important dans une connexion MC4. Une fois que le champ PV est bien raccordé, la mise en route devient beaucoup plus lisible et l’on peut enfin juger la qualité du paramétrage sur le comportement réel du système.
Reconnaître une configuration correcte et corriger les erreurs fréquentes
Après le premier ensoleillement, je ne regarde pas seulement si “ça charge”. Je regarde surtout la séquence: montée en Bulk, tenue en Absorption, puis passage en Float lorsque le courant baisse vraiment. C’est cette progression qui dit si les réglages sont cohérents.
Un bon réglage donne en général une batterie qui monte franchement en tension, atteint son point d’absorption, puis se stabilise sans surchauffe. Si le système passe trop vite en Float, je soupçonne d’abord une tension d’Absorption trop basse. Si, au contraire, la batterie chauffe ou semble rester trop longtemps en tension élevée, je vérifie la valeur d’Absorption, la présence d’égalisation et la compensation thermique.
Les pannes les plus frustrantes sont souvent les plus simples: batterie mal raccordée, fusible grillé, câble desserré, ou courant de charge proche de zéro parce que la batterie est déjà pleine. Le manuel Victron rappelle aussi qu’un réglage de charge trop bas peut faire croire au chargeur que la batterie est pleine alors qu’elle ne l’est pas encore. C’est une erreur classique, surtout quand on se fie uniquement à l’application sans comparer les valeurs à la fiche batterie.
Sur le lithium, j’ajoute un contrôle spécifique: si la température de la batterie tombe trop bas, la charge doit être bloquée ou coupée. Certains régulateurs gèrent ce point via une sonde et une fonction de coupure basse température, avec un seuil par défaut autour de 5 °C sur des profils LiFePO4. Si votre batterie n’a pas de BMS capable de protéger la charge à froid, ce contrôle devient indispensable.
Les règles simples que je garde pour une installation durable
Quand je dois résumer la logique, je reviens toujours aux mêmes trois idées. D’abord, je règle le MPPT à partir de la batterie, pas de l’habitude. Ensuite, je dimensionne le champ PV avec la tension à vide au froid, pas avec la seule puissance annoncée sur l’étiquette. Enfin, je vérifie le comportement réel de charge après mise en service, parce qu’un menu bien rempli ne garantit pas un réglage juste.
La bonne méthode n’est pas de chercher un réglage “magique”, mais de faire coïncider le régulateur, la batterie et le champ solaire. Si vous hésitez entre deux profils, partez de la fiche batterie, gardez les fonctions avancées au minimum et n’activez l’égalisation ou les compensations que lorsqu’elles ont un sens technique clair. C’est cette discipline qui protège la batterie, stabilise la production et évite les mauvaises surprises au fil des saisons.
