Les repères essentiels à garder en tête
- Voc est la tension à vide, donc la valeur à vérifier pour la sécurité et la compatibilité maximale.
- Vmp est la tension de travail réelle du panneau quand il produit le plus utilement.
- Un panneau dit “12 V” ne sort presque jamais 12 V en fonctionnement; il travaille plutôt autour de 18 V en Vmp.
- En série, les tensions s’additionnent; en parallèle, ce sont les courants qui s’additionnent.
- Le froid fait monter la tension, ce qui peut faire dépasser la limite d’un régulateur si on dimensionne trop juste.
- Un MPPT exploite mieux une tension de panneau plus élevée qu’un PWM, surtout avec des longueurs de câble importantes.
Ce que désigne vraiment la tension d’un panneau
Je commence toujours par distinguer trois notions que beaucoup de notices mélangent à dessein. La tension à vide, notée Voc, est la tension maximale mesurée quand le panneau n’alimente rien. La tension au point de puissance maximale, ou Vmp, correspond à la tension de fonctionnement quand le panneau délivre sa puissance utile. Enfin, la tension nominale est surtout une étiquette de famille: elle sert à classer le module, pas à décrire sa valeur réelle en production.
| Terme | Ce que cela veut dire | Pourquoi je le regarde |
|---|---|---|
| Voc | Tension en circuit ouvert, donc sans charge connectée | Je m’en sers pour vérifier la limite d’entrée d’un régulateur ou d’un onduleur |
| Vmp | Tension au point de puissance maximale | Je l’utilise pour comprendre la tension réelle en production |
| Tension nominale | Valeur de référence commerciale, souvent “12 V” ou “24 V” | Je la prends comme un repère de compatibilité, jamais comme une mesure exacte |
| Coefficient de température | Variation de tension quand la température des cellules change | Je l’utilise pour dimensionner correctement en hiver et éviter les dépassements |
En pratique, un module dit “12 V” affiche souvent un Vmp autour de 17 à 19 V et un Voc autour de 21 à 23 V. C’est cette marge qui lui permet de charger une batterie 12 V dont la tension de charge monte bien au-dessus de 12 V. Dit autrement: l’étiquette parle à la famille du système, la fiche technique parle au dimensionnement réel. Une fois ce point posé, la vraie question devient la compatibilité avec le système que vous voulez alimenter.

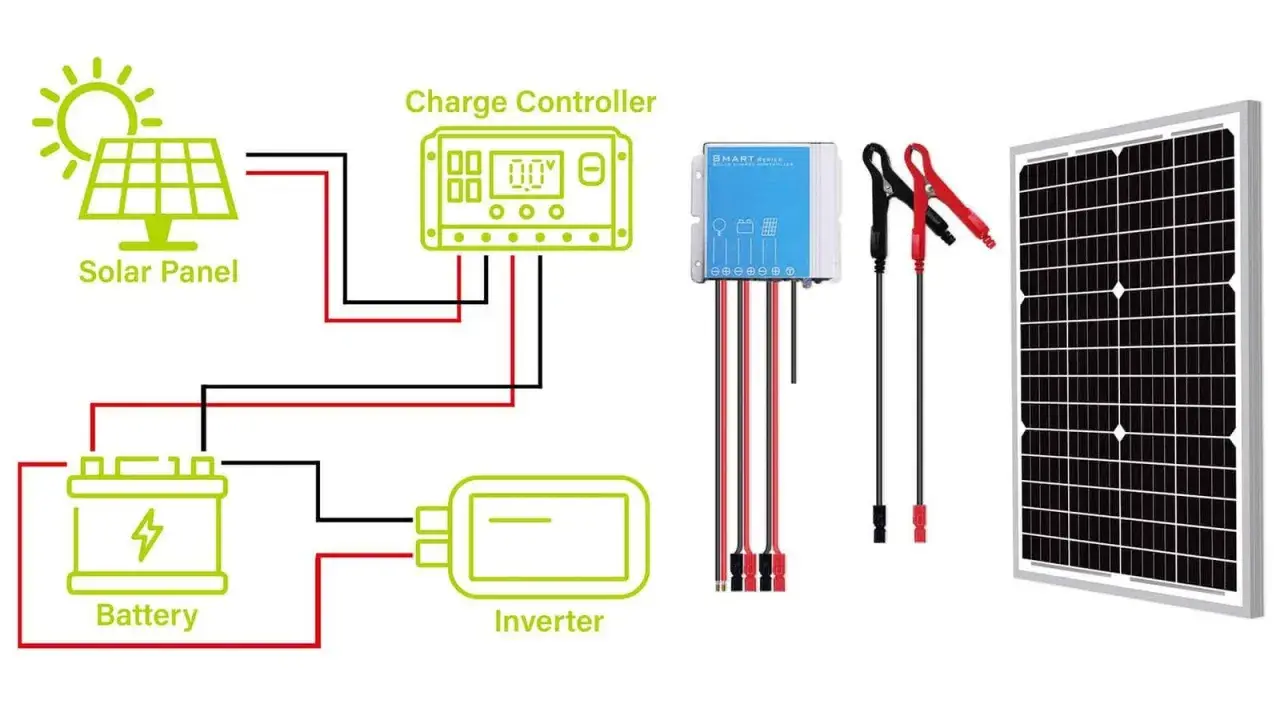

Quelle tension viser selon le système à alimenter
Le bon niveau de tension dépend d’abord de l’architecture: batterie 12 V, batterie 24 V, batterie 48 V ou onduleur réseau sans stockage. Je ne choisis jamais un module en fonction de la seule puissance affichée en watts. Je regarde d’abord la plage de tension utile, puis je vérifie si le régulateur accepte cette entrée sans broncher.
| Cas d’usage | Repère de tension à viser | Ce que je vérifie en priorité |
|---|---|---|
| Batterie 12 V, petit kit, camping-car, site isolé | Vmp autour de 18 V pour un panneau “12 V” | Compatibilité avec PWM ou MPPT, et marge de charge suffisante |
| Batterie 24 V, petite maison autonome, atelier, site isolé plus sérieux | Vmp autour de 34 à 38 V, ou deux modules 12 V en série | Fenêtre MPPT et Voc à froid |
| Batterie 48 V, installation plus puissante | Champ PV à tension plus élevée | Tension d’entrée maximale du régulateur et démarrage de charge |
| Onduleur réseau ou hybride sans batterie | Chaîne de panneaux adaptée à la plage MPPT de l’onduleur | Voc à froid, plage MPPT et tension maximale absolue |
Avec un PWM, le panneau est en quelque sorte ramené au niveau de la batterie, ce qui fonctionne bien quand les tensions sont proches et que l’installation reste simple. Avec un MPPT, je peux accepter une tension de panneau plus élevée et récupérer davantage d’énergie, surtout quand les câbles sont longs ou que la température varie beaucoup. C’est pour cette raison que, dans les configurations résidentielles ou semi-autonomes, je privilégie souvent le MPPT dès qu’il y a un peu de complexité. À partir de là, le câblage en série ou en parallèle devient un vrai levier de performance.
Série, parallèle et mélange des deux
Le principe est simple, mais il change tout. En série, les tensions s’additionnent et le courant reste le même. En parallèle, les courants s’additionnent et la tension reste la même. Cette différence semble théorique, mais elle détermine la chute de tension dans les câbles, la tolérance à l’ombrage et la plage de fonctionnement du régulateur.
Je donne souvent cet exemple: deux panneaux de 18 V Vmp et 5,5 A donnent 36 V et 5,5 A en série, alors qu’en parallèle ils restent à 18 V mais passent à 11 A. La puissance finale est proche, mais les contraintes ne sont pas du tout les mêmes. Avec la série, on limite le courant dans les lignes et on réduit les pertes ohmiques. Avec le parallèle, on garde une tension plus basse, utile sur des petites installations ou quand l’ombre partielle est fréquente.
Dans la vraie vie, je choisis souvent la série quand j’ai de la distance entre les panneaux et le régulateur, ou quand l’onduleur réclame une tension d’entrée plus élevée. Je choisis plus volontiers le parallèle quand les orientations sont différentes, quand un arbre ou une cheminée crée des ombres ponctuelles, ou quand je veux limiter l’effet d’un module faible sur tout le champ. Les diodes bypass aident, mais elles ne suppriment pas la perte: elles la contiennent. Et c’est précisément la température qui fait dérailler les calculs trop théoriques.
Température et ombrage font varier la tension réelle
La tension d’un panneau solaire n’est jamais fixe. Elle varie avec la température des cellules, et c’est là que beaucoup de montages deviennent fragiles. En général, le coefficient de tension est négatif: quand la température baisse, la tension monte. C’est particulièrement important en hiver, sur une toiture bien ventilée ou lors d’un matin froid et très ensoleillé.
Prenons un exemple simple. Si un module annonce une Voc de 45 V à 25 °C et un coefficient de température de -0,30 %/°C, une température cellule de -10 °C peut faire grimper la tension d’un peu plus de 10 %. On passe alors autour de 49,5 V. Sur une chaîne de plusieurs panneaux en série, la marge consommée devient vite significative. C’est pour cela que je dimensionne toujours à froid, pas à la température idéale de la fiche technique.
La chaleur joue dans l’autre sens: la tension baisse, surtout la Vmp, et la production réelle peut reculer même si l’ensoleillement semble excellent. Le vent, lui, aide souvent en refroidissant les modules. Enfin, l’ombrage partiel est piégeux: il affecte surtout le courant, mais il peut faire chuter la production de toute une chaîne si les panneaux sont en série et si le système n’est pas bien segmenté. Sur un toit français avec cheminée, velux ou ombre d’arbre, je considère ce point comme décisif.
En clair, la tension utile n’est pas celle d’un jour de catalogue. C’est celle qui reste correcte au pire moment de l’année, avec le froid, l’ombre et la longueur de câble réelle. Pour vérifier ce que fait réellement un panneau, il faut donc mesurer correctement, pas deviner.
Mesurer la tension sans fausser le diagnostic
Pour contrôler un panneau, je commence par un multimètre en courant continu, réglé sur une plage supérieure à la tension attendue. Si je veux lire la Voc, je mesure le panneau à vide, donc déconnecté du régulateur ou de la batterie. Si je veux observer la tension en fonctionnement, je mesure côté entrée du régulateur, pendant que le champ travaille réellement.
- Je vérifie d’abord que les connexions sont propres et bien isolées.
- Je place le multimètre en voltmètre DC, avec une plage adaptée.
- Je mesure en respectant la polarité, rouge sur le positif et noir sur le négatif.
- Je compare la valeur lue à la fiche technique et à la température ambiante.
- Je contrôle ensuite la tension au niveau du régulateur pour voir la différence entre théorie et terrain.
Il y a un piège classique: croire qu’une tension plus basse que la Voc est forcément un défaut. En réalité, sous charge, le panneau travaille souvent à une tension inférieure à sa valeur à vide, et c’est normal. Ce qui m’intéresse, c’est de savoir si la tension reste dans la plage utile du régulateur. Sur certains chargeurs MPPT, il faut même une marge minimale au-dessus de la batterie pour démarrer la charge; si la marge disparaît, l’installation semble “vivre”, mais elle ne charge pas correctement. Une fois cette mesure maîtrisée, il reste à éviter les erreurs de dimensionnement les plus courantes.
Les erreurs de dimensionnement que je vois le plus souvent
La plupart des problèmes ne viennent pas d’un mauvais panneau, mais d’une mauvaise lecture des valeurs électriques. Je vois régulièrement les mêmes erreurs revenir, et elles coûtent du rendement, parfois de la sécurité. Voici celles que je corrige le plus souvent sur le terrain.
| Erreur | Conséquence | Ce que je fais à la place |
|---|---|---|
| Confondre tension nominale et tension réelle | Choix d’un panneau ou d’un régulateur incompatible | Je pars toujours de Voc et de Vmp, pas de l’étiquette commerciale |
| Oublier la montée de tension à froid | Dépassement de la tension maximale d’entrée en hiver | Je calcule la Voc au froid avant de valider la chaîne |
| Mettre trop de panneaux en série sans vérifier la fenêtre MPPT | Régulateur inefficace ou mise en sécurité | Je compare la plage MPPT, la tension de démarrage et la tension max absolue |
| Mélanger des panneaux très différents dans une même chaîne | Mismatch, pertes et rendement irrégulier | Je sépare les champs par orientation, puissance ou technologie quand c’est possible |
| Sous-estimer la chute de tension des câbles | Perte d’énergie et charge plus lente | Je vise en général une chute de tension inférieure à 3 % sur la partie DC |
Un autre réflexe que je recommande: ne jamais raisonner uniquement en puissance. Deux champs de même nombre de watts peuvent très bien se comporter différemment si l’un est en série courte et l’autre en parallèle long. La tension n’est pas un détail, c’est souvent elle qui décide si l’installation sera stable et rentable. Avant de valider un montage, je garde donc quelques repères très simples.
Les vérifications que je garde avant de valider un montage
- Vérifier la Voc à froid par rapport à la limite max du régulateur, de l’onduleur ou du chargeur.
- Vérifier la Vmp par rapport à la plage de travail réelle du système.
- Contrôler le type de régulateur, parce qu’un PWM et un MPPT n’exploitent pas la tension de la même façon.
- Regarder l’ombre et l’orientation, surtout si plusieurs panneaux partagent la même chaîne.
- Mesurer la longueur des câbles avant de choisir série, parallèle ou mixte.
Si je ne devais retenir qu’une règle, ce serait celle-ci: la bonne tension n’est pas la plus haute possible, c’est celle qui reste cohérente dans les pires conditions de température, d’ombre et de câblage. Quand ce trio est bien maîtrisé, le panneau travaille comme prévu, le régulateur respire et l’installation devient beaucoup plus prévisible sur la durée.
