Le branchement MPPT demande surtout de la méthode. Une erreur de séquence, une tension de panneaux mal calculée ou un câble trop long peuvent suffire à dégrader la charge, voire à mettre le régulateur en défaut. Je vais donc aller droit au but, avec les points qui comptent vraiment pour raccorder proprement un régulateur de charge solaire, éviter les pièges classiques et obtenir une installation fiable dès la mise en service.
Ce qu’il faut garder en tête avant d’ouvrir le coffret
- Je raccorde la batterie avant le champ photovoltaïque sur la plupart des régulateurs à détection automatique.
- La tension à vide des panneaux doit rester sous la limite du contrôleur, avec une marge pour le froid.
- Je vise des câbles batterie courts et une chute de tension proche de 2 %.
- Le fusible ou disjoncteur se place au plus près de la source protégée.
- Le profil de charge doit correspondre à la chimie réelle de la batterie, surtout en lithium.
Ce qu’il faut vérifier avant de raccorder le régulateur
Avant de serrer le premier bornier, je contrôle toujours trois choses: la tension du parc batterie, la tension à vide du champ solaire et la chimie de stockage. Le régulateur ne compensera jamais une erreur de départ sur ces points. En pratique, un MPPT travaille bien quand la tension nominale du champ est assez au-dessus de celle de la batterie, tout en restant largement sous la limite maximale d’entrée du contrôleur.
La limite la plus importante est presque toujours la tension, pas la puissance brute. Beaucoup de régulateurs acceptent un champ PV plus puissant que leur courant de charge nominal, mais pas une tension à vide excessive. C’est d’autant plus vrai en hiver, quand le Voc des panneaux monte avec le froid. Je préfère donc partir du pire cas, pas du rendement nominal affiché à 25°C.
| Vérification | Repère pratique | Ce que j’évite |
|---|---|---|
| Tension batterie | 12, 24 ou 48 V selon le parc et le régulateur | Mauvaise reconnaissance du système, charge instable |
| Tension à vide du champ PV | Sous la limite constructeur, avec marge au froid | Surtension sur l’entrée du MPPT |
| Compatibilité PV / batterie | Le champ doit être au moins quelques volts au-dessus de la batterie, souvent +5 V minimum | Régulateur qui démarre mal ou pas du tout |
| Chimie de la batterie | Plomb ouvert, AGM, gel ou lithium avec réglage adapté | Sous-charge, surcharge ou vieillissement prématuré |
| Configuration des panneaux | Série, parallèle ou série/parallèle selon le calcul | Montage cohérent électriquement mais hors limites |
Je regarde aussi la logique d’assemblage des panneaux. En MPPT, on a plus de liberté qu’en PWM, mais cette liberté ne supprime ni les limites de tension ni celles du courant de court-circuit. Une chaîne bien pensée commence donc par les chiffres, pas par le schéma trouvé au hasard. Une fois ce cadre posé, le câblage devient beaucoup plus simple à lire.

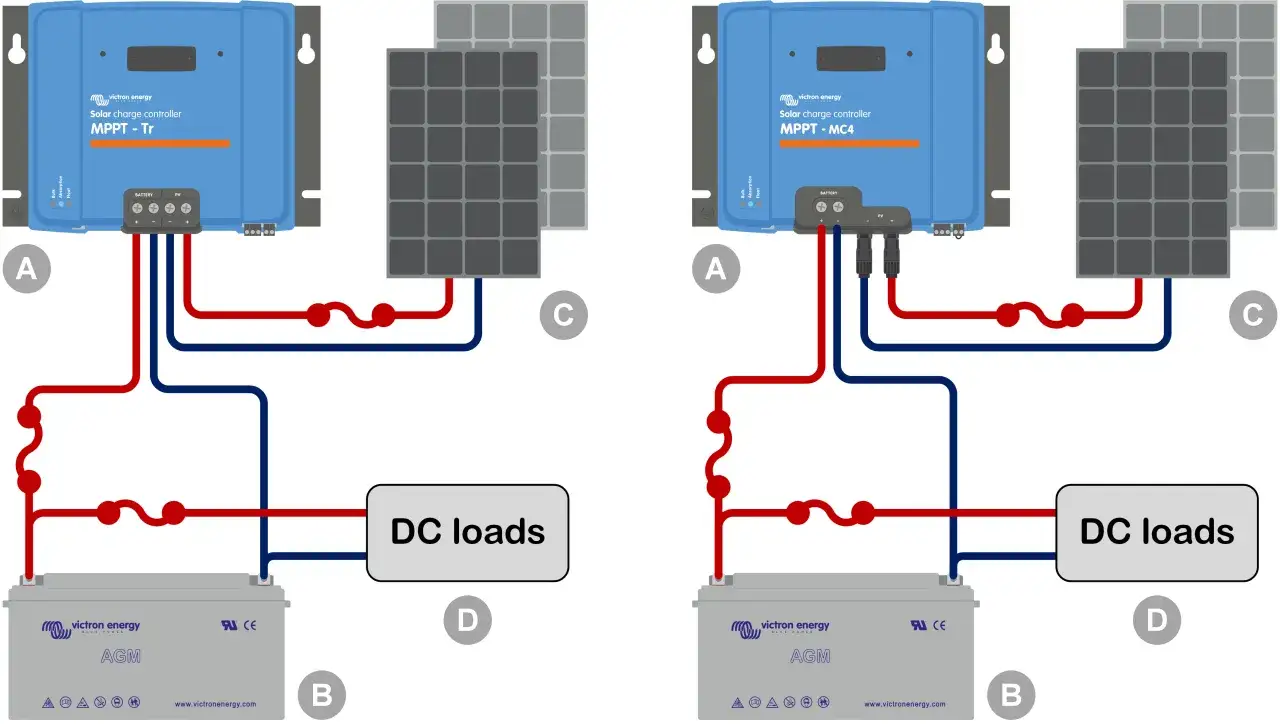

Le schéma de raccordement qui évite les erreurs

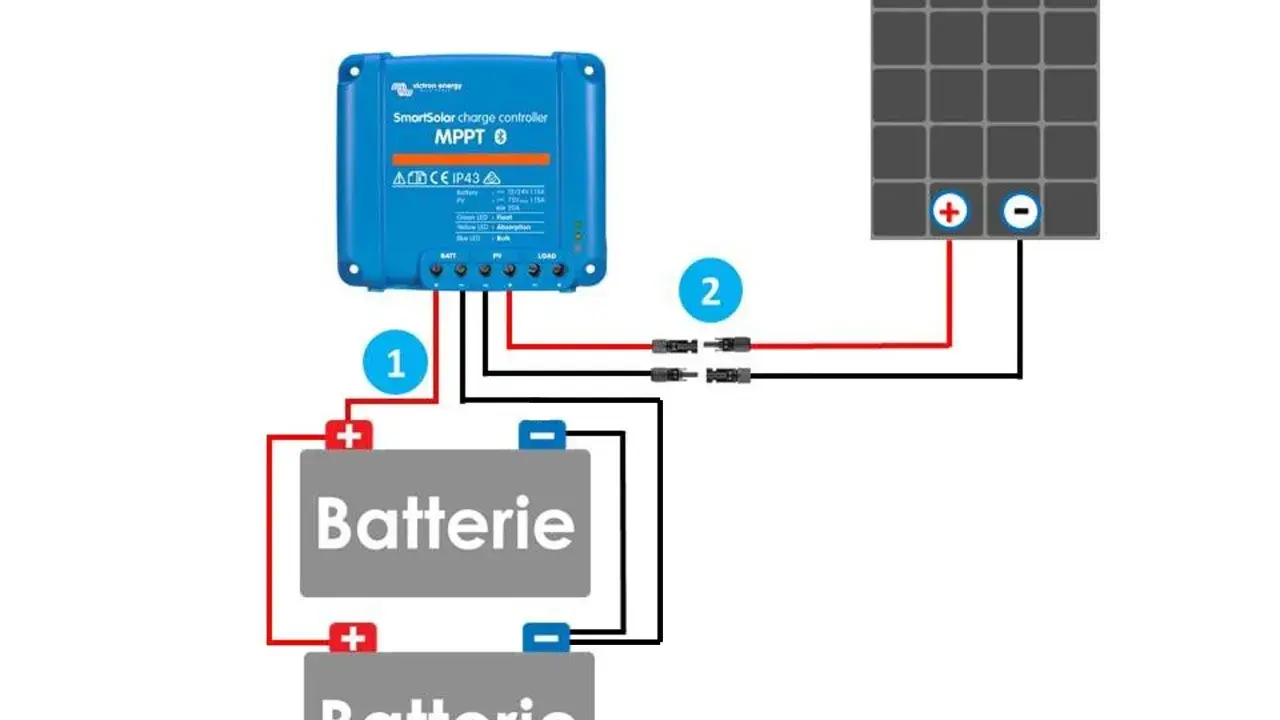

Le manuel Victron est très clair sur ce point: batterie d’abord, puis PV. Je fais pareil sur la plupart des installations à détection automatique, parce que le régulateur a besoin de lire correctement la tension batterie pour se configurer. Si l’on inverse l’ordre sans raison valable, on complique la détection du système et on augmente le risque de défaut dès la mise sous tension.
- Je couvre les panneaux ou je coupe le champ solaire avant toute intervention.
- Je raccorde la batterie au régulateur et j’attends environ 10 secondes.
- Je vérifie que la tension système est bien reconnue sur l’écran ou dans l’application du fabricant.
- Je branche ensuite le champ PV.
- Je termine par les accessoires éventuels, comme la sonde de température, la communication ou une sortie charge si le modèle en dispose.
À la dépose, je fais l’inverse: PV d’abord, batterie ensuite. Il existe des exceptions, mais elles restent techniques, par exemple quand la tension système a déjà été définie manuellement avant le branchement. Pour moi, ce n’est pas la méthode de base. La bonne séquence paraît banale, pourtant c’est elle qui évite une bonne partie des démarrages capricieux.
Je me méfie aussi de la sortie « load » intégrée sur certains contrôleurs. Elle peut dépanner pour de petites charges prévues par le fabricant, mais je ne l’utilise jamais pour alimenter un onduleur ou une grosse pompe. Ce type de charge doit passer par une architecture adaptée, avec ses propres protections.
Dimensionner les câbles, fusibles et coupures
C’est souvent ici que les installations perdent en qualité. Côté batterie, je privilégie du cuivre souple multibrin, des longueurs courtes et une section dimensionnée pour le courant réel, pas pour une estimation optimiste. Sur certains modèles, les bornes demandent un serrage très précis, parfois autour de 0,75 Nm sur les petits borniers et jusqu’à 2,4 Nm sur des bornes plus puissantes. Le couple de serrage n’est pas un détail: trop faible, ça chauffe; trop fort, ça abîme la borne.
Je vise aussi une chute de tension d’environ 2 % entre le régulateur et la batterie. Au-delà, la charge devient moins précise, surtout pendant l’absorption, et la batterie n’est plus vraiment pilotée dans de bonnes conditions. Si la distance augmente, j’augmente la section du câble plutôt que d’accepter une installation qui « passe » seulement à vide.
| Élément | Ce que je fais | Pourquoi |
|---|---|---|
| Câble batterie | Cuivre souple, longueur minimale, section adaptée au courant | Limiter la chute de tension et l’échauffement |
| Protection batterie | Fusible ou disjoncteur près de la batterie | Protéger le câble et le régulateur en cas de court-circuit |
| Coupure PV | Sectionneur ou protection accessible côté champ solaire | Intervenir sans arc ni manœuvre risquée |
| Passage des conducteurs | Cheminement propre, sans boucle inutile ni contrainte mécanique | Réduire les pertes et fiabiliser la pose |
Pour les protections, je pars sur une logique simple: le fusible sert d’abord à protéger le câble, puis le contrôleur. Le calibre doit donc rester cohérent avec le courant nominal et avec la section choisie. Sur certains montages, notamment quand plusieurs strings arrivent sur un coffret de jonction, les protections par chaîne deviennent utiles. Là, je préfère une architecture lisible plutôt qu’un assemblage « pratique » sur le moment mais difficile à maintenir.
Je respecte aussi strictement le schéma de mise à la terre du fabricant. Selon l’architecture, le point de référence peut varier, mais le principe reste le même: un seul schéma cohérent, pas de boucle inutile, et des conducteurs de terre correctement fixés. C’est un détail que l’on néglige facilement, alors qu’il conditionne la stabilité de l’ensemble dès le premier orage.
Réglages de charge qui changent vraiment le résultat
Le bon câblage ne suffit pas si le profil de charge est faux. Sur une batterie plomb ouverte, AGM ou gel, je règle les tensions d’absorption, de maintien et, si nécessaire, d’égalisation selon la fiche batterie. Sur le lithium, je pars du principe inverse: pas d’égalisation par défaut, et un paramétrage validé par le fabricant ou par le BMS si la batterie est gérée de façon externe.
Les valeurs de charge sont presque toujours données à 25°C, ce qui n’est pas un hasard. Quand la température s’éloigne de cette base, la consigne doit suivre. C’est là que la sonde de température devient utile, surtout si le régulateur est dans un endroit plus chaud ou plus froid que la batterie. Dans un local technique, un fourgon ou un abri exposé, cet accessoire améliore réellement la précision de charge.
Je me méfie aussi des profils trop génériques. Un mode « sealed », « flooded » ou « user » peut sembler suffisant, mais le bon choix reste celui qui colle à la chimie réelle, à la capacité du parc et à son usage. Sur le lithium, le vrai confort vient rarement d’un réglage agressif; il vient d’un réglage juste, stable et compatible avec le BMS.
Ce que la réglementation française change sur le chantier
En France, le montage ne se limite pas à « ça charge ». Pour une installation autonome avec batteries, je garde en tête la NF C 15-100 et les prescriptions UTE C 15-712-2, que Promotelec rappelle pour les systèmes photovoltaïques avec stockage non raccordés au réseau public. Dès qu’on passe à de l’autoconsommation raccordée réseau, les exigences changent et il ne faut pas réutiliser le même réflexe de câblage sans vérification.
Concrètement, cela veut dire que la protection contre les surintensités, les dispositifs de coupure, la mise à la terre, la séparation des circuits et la sécurité d’intervention doivent être pensés dès le schéma. Je conseille de ne jamais considérer le régulateur comme un simple boîtier entre deux câbles. Il fait partie d’un ensemble électrique qui doit rester exploitable, conforme et maintenable.
Dans le doute, je préfère faire valider le principe de raccordement avant la mise en service plutôt que corriger après la première chauffe anormale ou le premier déclenchement intempestif. C’est plus rapide, et surtout beaucoup moins coûteux.
Ce que je vérifie avant de remettre le courant
- Les panneaux sont couverts ou le champ PV est ouvert pendant le câblage.
- La polarité batterie est contrôlée au multimètre avant toute mise sous tension.
- Le fusible est posé, le sectionneur est accessible et le serrage a été fait au bon couple.
- Le profil de charge correspond bien à la chimie réelle de la batterie.
- Aucune alarme n’apparaît au démarrage du contrôleur.
- Les bornes et les câbles restent froids après les premières heures de charge.
Au final, un bon raccordement MPPT n’a rien de spectaculaire: il est simplement cohérent, lisible et vérifiable. C’est exactement ce que je recherche sur une installation solaire bien pensée, parce qu’un système discret au quotidien est presque toujours un système correctement câblé. Si je devais garder une seule règle en tête, ce serait celle-ci: batterie d’abord, tension contrôlée, protections proches et réglages adaptés.
