Le schéma consuel photovoltaïque n’est pas un simple dessin de principe : c’est le document qui permet de vérifier, d’un seul coup d’œil, que le champ PV, l’onduleur, les protections, le point de raccordement et, s’il y en a un, le stockage travaillent ensemble sans incohérence. Quand ce schéma est clair, le dossier avance ; quand il est incomplet, le visa prend vite du retard. Je vais donc aller droit au but : ce qu’il faut montrer, quels dossiers joindre selon la configuration, où les contrôles bloquent le plus souvent et comment préparer un dossier lisible en 2026.
Les points à verrouiller avant l’envoi du dossier
- Le schéma doit refléter l’installation réelle, pas un modèle générique réutilisé trop vite.
- Le bon dossier technique dépend de la configuration : micro-onduleurs, batterie, rénovation ou cas de raccordement particulier.
- Les anciennes versions de dossiers ne passeront plus à partir du 29 juin 2026 pour les installations concernées par la nouvelle NF C 15-100.
- Sans batterie, on reste sur une attestation bleue ; avec batterie, on bascule sur une attestation violette.
- Le schéma doit montrer le trajet complet de l’énergie : DC, AC, protections, découplage, terre et, le cas échéant, mode secouru.
- Un kit plug and play < 3 kVA sans modification de l’installation intérieure peut relever d’une dispense d’attestation, mais ce cas est très encadré.
Ce que le schéma doit prouver avant tout
Je pars d’un principe simple : le schéma doit prouver trois choses, pas dix. D’abord, que l’énergie suit un chemin logique du générateur photovoltaïque vers l’injection ou l’autoconsommation. Ensuite, que les organes de protection sont placés au bon endroit et dimensionnés pour la configuration réelle. Enfin, que rien dans le dossier ne contredit la réalité du terrain : nombre de chaînes, présence d’optimiseurs, batterie, mode autonome ou modification d’une installation existante.
Dans ce type de dossier, le réseau public n’est pas une source AC supplémentaire à dessiner comme un groupe électrogène. Cette nuance paraît mineure, mais elle évite plusieurs erreurs de lecture, surtout quand le projet combine autoconsommation, stockage ou réalimentation de circuits. Une fois cette logique posée, il faut regarder quels documents elle entraîne selon le type d’installation.
Les documents à joindre selon la configuration
Pour une installation de production, le dossier technique SC 144 s’ajoute à une attestation de conformité bleue ou violette. Depuis le 1er septembre 2025, les combinaisons de documents dépendent plus finement du type d’installation et du type de raccordement. Et point important si vous déposez un dossier en juin 2026 : les anciennes versions SC144A-4, SC144B-4, SC144C-4, SC144C2-1 et SC144D-4 ne seront plus acceptées à partir du 29 juin 2026.
| Configuration | Ce que j’attends dans le dossier | Point de vigilance |
|---|---|---|
| Photovoltaïque sans batterie, hors micro-onduleurs | Dossier technique SC 144 adapté à l’architecture, avec attestation bleue | Le champ PV, l’onduleur, les protections DC/AC et le point de raccordement doivent rester cohérents |
| Photovoltaïque avec micro-onduleurs | Dossier technique correspondant, avec attestation bleue si aucun stockage n’est présent | Un micro-onduleur correspond à un générateur dans la logique du dossier ; le nombre doit apparaître clairement |
| Photovoltaïque avec batterie | Dossier technique correspondant, avec attestation violette | Le stockage, le découplage et le mode secouru doivent être dessinés sans ambiguïté |
| Raccordement qui relève du cas 4 | SC 144E en plus du dossier principal | Le schéma de raccordement devient plus détaillé et ne doit pas être laissé à l’interprétation |

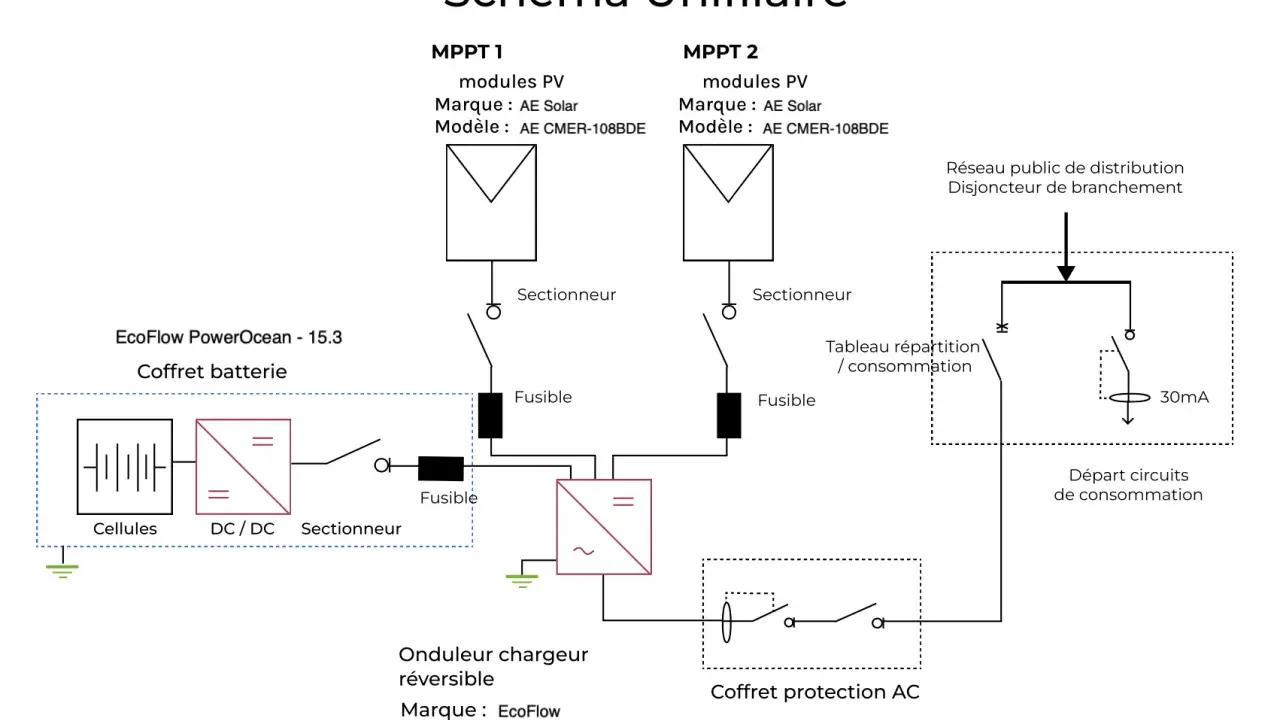

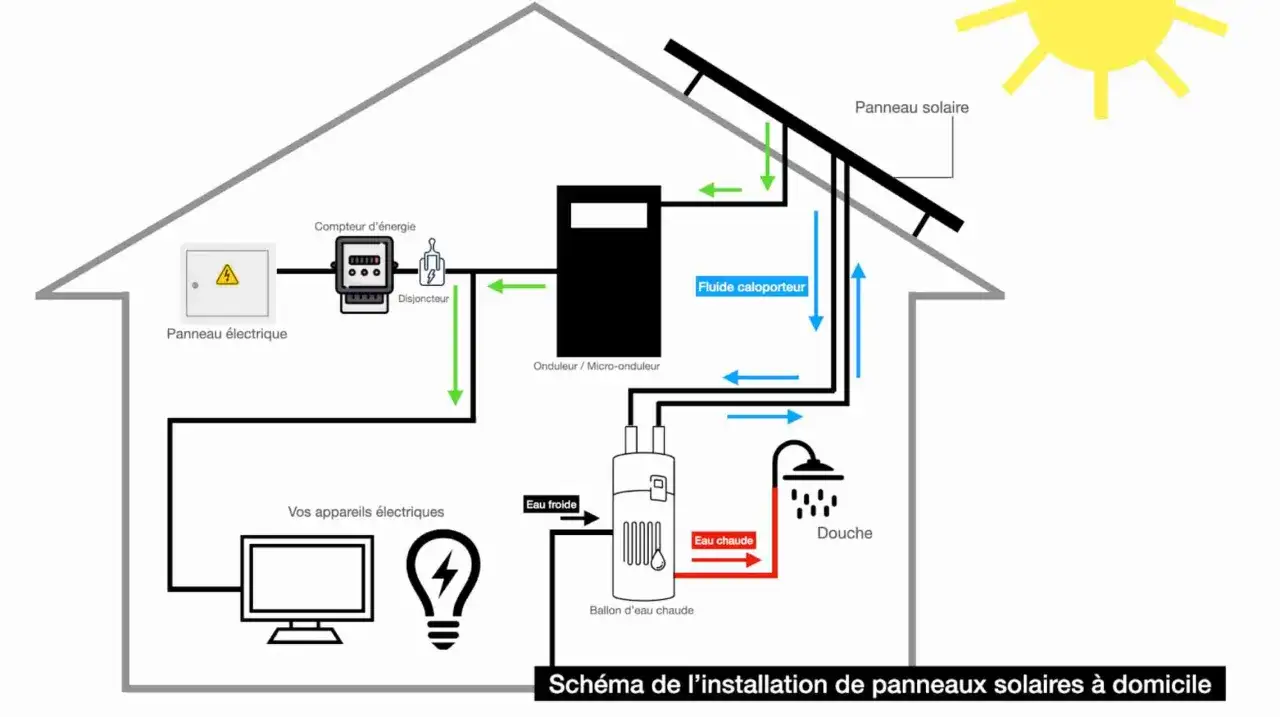

Ce que doit montrer un schéma unifilaire lisible
Un bon schéma n’a pas besoin d’être spectaculaire. Il doit être lisible, cohérent et vérifiable en quelques secondes. Si je peux suivre le courant du module jusqu’au tableau sans hésitation, le dossier est déjà beaucoup plus crédible.
- Le générateur PV : nombre de chaînes, nombre de modules, logique des MPPT ou trackers, et valeurs utiles comme l’Iscmax et l’Uocmax lorsque la configuration le demande.
- Les câbles côté DC : type, section, caractéristiques du câble et cohérence avec les exigences du guide applicable.
- La coupure DC : interrupteur-sectionneur général ou autre dispositif de coupure d’urgence si une autre source continue existe.
- L’onduleur : marque, modèle, nombre d’appareils, nombre de trackers si besoin, et certificat de conformité si la protection de découplage est intégrée.
- La partie AC : disjoncteur, protection différentielle si elle existe, point de raccordement, et articulation avec le tableau de consommation.
- La liaison à la terre : schéma des liaisons à la terre, surtout si l’installation peut fonctionner en mode autonome.
- Le stockage : batterie, convertisseur associé, mode de couplage AC ou DC et logique de bascule en cas de secours.
Quand l’installation comporte une protection de découplage intégrée, je vérifie aussi le certificat de conformité à la norme EN 50549-1 ou EN 50549-2 traduit en français. Depuis le 1er janvier 2026, ce certificat doit aussi intégrer la conformité à la norme NF EN 50549-10 pour les installations concernées par le seuil indiqué par le dossier technique. Dans les faits, ce n’est pas un détail administratif : c’est une pièce qui évite qu’un schéma pourtant correct soit renvoyé pour dossier incomplet. Une fois le contenu de base posé, les cas particuliers deviennent beaucoup plus simples à lire.
Les cas particuliers qui changent le dessin
Le plus grand piège, à mes yeux, c’est de traiter tous les projets comme s’ils étaient identiques. En photovoltaïque, le même mot recouvre des architectures très différentes, et le schéma doit le montrer sans ambiguïté.
Avec micro-onduleurs
Avec des micro-onduleurs, la logique change. Un générateur PV correspond à un micro-onduleur dans le raisonnement du dossier technique, ce qui simplifie certains points mais en complique d’autres. Je veux voir combien d’unités sont installées, comment elles se raccordent côté AC et où se situe la protection principale qui encadre l’ensemble.
Avec batterie ou mode secouru
Le stockage demande plus de rigueur. Le schéma doit rendre visible le chemin de l’énergie entre production, batterie, onduleur et circuits éventuellement réalimentés. Si l’installation peut fonctionner en mode autonome, il faut aussi montrer le schéma des liaisons à la terre compatible avec cette bascule. Le point sensible n’est pas la batterie elle-même, mais le comportement de l’installation quand le réseau disparaît.
Lire aussi : Panneau solaire bifacial - Vrai gain ou mythe commercial?
En rénovation ou augmentation de puissance
En cas d’ajout sur une installation existante, le schéma doit distinguer clairement les parties neuves de celles qui restent en service sans modification. Je vois souvent des dossiers où l’existant et le neuf sont mélangés dans un seul bloc illisible. C’est une mauvaise idée, parce que l’inspecteur doit savoir exactement ce qui a été ajouté et ce qui n’a pas changé.
| Cas de raccordement | Ce que cela signifie en pratique | Ce qu’il faut faire sur le schéma |
|---|---|---|
| Cas 1 | Dispositif de protection interposé en amont de l’installation de consommation, hors tableau | Montrer clairement la protection ajoutée et sa position physique |
| Cas 2 | Dispositif de protection interposé en amont de l’installation de consommation, dans le tableau | Faire apparaître l’implantation dans le tableau et la coordination avec l’AGCP |
| Cas 3 | Pas de protection complémentaire interposée en amont de tous les circuits de consommation | Justifier que la configuration reste admissible sans ajouter un organe inutile |
| Cas 4 | Autre configuration de raccordement | Ajouter le dossier SC 144E et détailler le raccordement sans approximation |
AGCP signifie appareil général de commande et de protection, autrement dit le dispositif principal de coupure en tête d’installation. Ce sigle revient souvent dans les dossiers de raccordement, et mieux vaut le comprendre que le subir. À ce stade, le dossier est déjà plus lisible, mais il reste les erreurs classiques qui font perdre une validation pour un détail évitable.
Les erreurs qui font bloquer le visa
Je retrouve toujours les mêmes défauts dans les dossiers photovoltaïques qui stagnent. La bonne nouvelle, c’est qu’ils sont évitables avec une vérification sérieuse avant l’envoi.
- Le schéma ne correspond pas au matériel posé : un modèle générique peut paraître propre, mais il devient inutilisable dès qu’il ne reflète plus le terrain.
- Le nombre d’éléments n’est pas indiqué : nombre de chaînes, de micro-onduleurs, de trackers ou d’optimiseurs, tout ce qui compte doit être écrit.
- La batterie est oubliée dans le dessin : dans un dossier violetté, cet oubli suffit à rendre l’ensemble incohérent.
- La partie neuve et la partie existante sont mélangées : en rénovation, c’est l’une des causes les plus bêtes de retour de dossier.
- Le certificat de découplage n’est pas joint ou n’est pas en français : si l’onduleur l’intègre, cette pièce doit être complète et lisible.
- Une ancienne version de dossier est utilisée : après le 29 juin 2026, cette erreur n’est plus rattrapable pour les versions concernées.
Le point de méthode est simple : plus le dossier ressemble à ce qui est réellement installé, moins il y a de place pour l’interprétation. C’est précisément ce que je cherche à obtenir à la préparation, pas au moment du contrôle. Pour y arriver sans s’éparpiller, j’applique une routine très concrète.
Ma méthode pour préparer un dossier propre
- Je pars de la liste exacte du matériel posé, pas d’un шаблон réutilisé d’un chantier précédent.
- Je trace le schéma autour des protections réellement présentes, en séparant bien le DC, l’AC, le stockage et les éventuelles sources additionnelles.
- Je recoupe le dessin avec les étiquettes, les réglages d’onduleur et les photos du tableau, parce qu’un dossier qui se contredit tout seul se repère immédiatement.
- Je vérifie que le bon dossier SC 144 est utilisé pour la configuration visée et que le SC 144E est ajouté si le raccordement relève du cas 4.
- Je relis le tout comme un contrôleur : si je n’identifie pas la source, la protection et le point de couplage en moins de 30 secondes, je simplifie le schéma.
Cette approche paraît basique, mais c’est celle qui évite le plus d’allers-retours. Le schéma n’a pas besoin d’être le plus beau du dossier ; il doit être le plus vérifiable. Il reste donc un dernier filtre, très concret, avant de cliquer sur l’envoi.
Les vérifications finales qui évitent un aller-retour
- Le nombre de modules, de chaînes, de micro-onduleurs ou de trackers est-il écrit clairement ?
- La présence ou l’absence de batterie est-elle cohérente avec l’attestation bleue ou violette ?
- Le schéma distingue-t-il nettement l’existant et le neuf en cas d’extension ou de rénovation ?
- Le certificat de l’onduleur est-il bien joint quand le découplage est intégré ?
- La version du dossier technique correspond-elle bien à la période de dépôt, surtout en juin 2026 ?
- Le cas de raccordement est-il correctement identifié, avec SC 144E si nécessaire ?
Quand tout cela est cohérent, le dossier passe de « générique » à « lisible », et c’est ce qui fait la différence au contrôle. Si l’installation est atypique, je conseille de faire relire le schéma par l’installateur ou le bureau d’étude avant l’envoi ; on gagne souvent plus de temps avec une vérification de vingt minutes qu’avec un aller-retour de visa.
