Les repères qui évitent une erreur de câblage dès la première mise sous tension
- Batterie d’abord, panneaux ensuite sur un régulateur MPPT qui détecte automatiquement la tension système.
- En série, les tensions s’additionnent; en parallèle, ce sont les courants qui s’additionnent.
- La tension PV nominale doit rester au-dessus de la batterie, mais le Voc à froid doit rester sous la limite du contrôleur.
- Une seule mise à la terre, idéalement près de la batterie, évite les boucles de masse.
- Un branchement direct panneau-batterie sans régulateur reste une mauvaise pratique.
Le bon ordre de branchement dans un système avec batterie
Je parle ici du cas le plus fréquent en autonomie ou en autoconsommation avec stockage: panneaux, régulateur MPPT et batterie. Dans cette configuration, je commence toujours par la batterie, j’attends que le régulateur identifie la tension du système, puis je raccorde le champ photovoltaïque. Si le contrôleur gère la détection automatique, inverser cette séquence peut empêcher la bonne configuration, voire abîmer l’équipement.
Le déroulé que je retiens est simple:
- préparer les supports, les protections et les câbles hors tension;
- raccorder la batterie au régulateur;
- laisser l’appareil reconnaître la tension du système, si le manuel le demande;
- connecter ensuite les panneaux au régulateur;
- terminer par les accessoires éventuels de supervision ou de coupure.
Il existe une exception: certains appareils autorisent le PV en premier si la tension système a été réglée manuellement avant la mise en service. Je ne conseille pas de partir de cette exception quand on n’est pas certain du modèle, parce que le risque d’erreur augmente vite. Une fois ce séquencement posé, il faut comprendre pourquoi il est si important de le respecter.
Pourquoi cet ordre protège le matériel et simplifie la détection
Le régulateur a besoin d’une référence stable pour se caler correctement. Sur un MPPT, la batterie sert en quelque sorte de base de travail: elle fixe la tension système que l’appareil doit reconnaître, puis le champ PV vient alimenter l’ensemble. Victron le rappelle clairement dans sa documentation: l’ordre de raccordement correct est nécessaire pour que la détection automatique de la tension système se configure comme prévu. Le problème du branchement direct, c’est qu’il supprime cette logique de régulation. Un panneau solaire ne délivre pas une puissance constante, donc la batterie peut se retrouver à recevoir une charge mal contrôlée. En pratique, cela peut provoquer une montée en température, une surcharge, ou simplement une installation qui travaille moins bien qu’elle ne le pourrait. À mes yeux, ce n’est pas un raccourci: c’est une faute de conception. Je garde aussi un repère de sécurité assez simple: dès qu’on passe au-dessus de 50 V en courant continu, on sort d’une zone que je traite comme franchement dangereuse. Sur certains chargeurs solaires, les tensions d’entrée PV peuvent même monter bien plus haut. Cela impose une vraie discipline de câblage, des protections adaptées et une vérification de polarité avant tout branchement. Le câblage interne des panneaux mérite donc le même niveau de précision, car série et parallèle ne donnent pas du tout les mêmes contraintes.

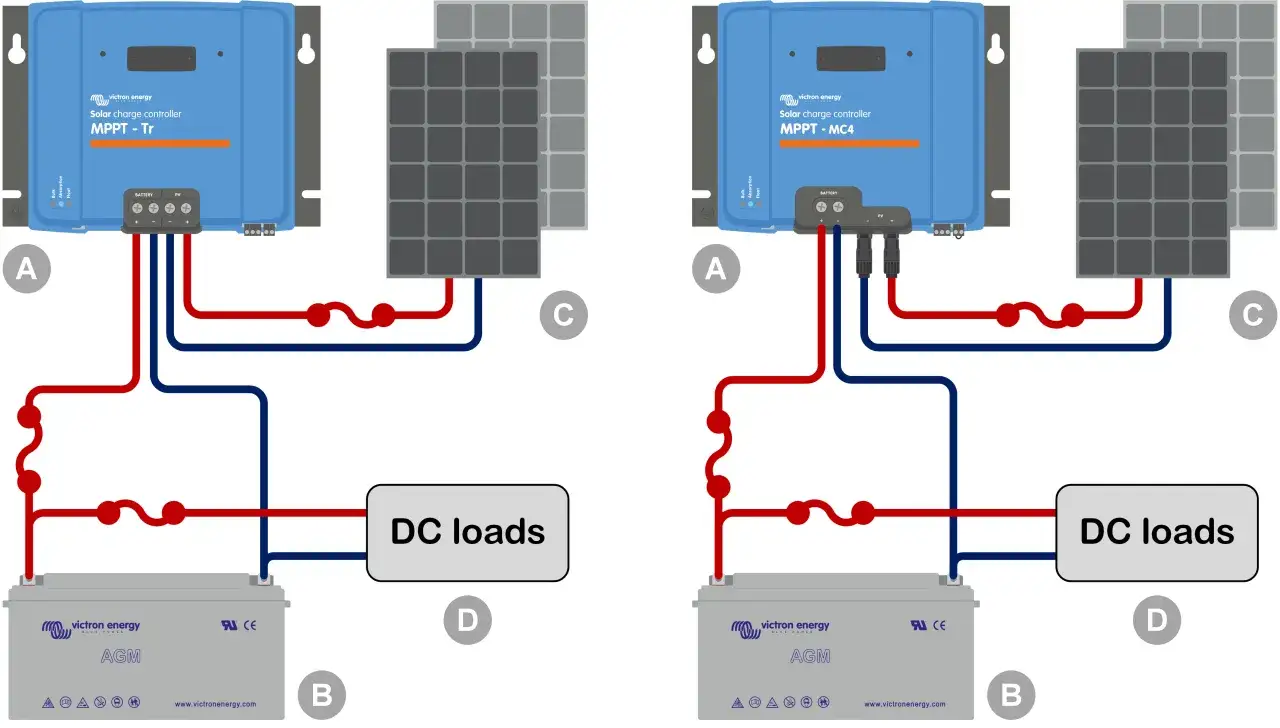

Choisir entre série, parallèle ou montage mixte
Une chaîne, ou string, est simplement un ensemble de panneaux raccordés entre eux. Le choix entre série, parallèle ou série-parallèle dépend de la tension admissible par le régulateur, de la longueur des câbles, de l’ombre éventuelle et du type d’orientation du toit.
| Configuration | Effet électrique | Quand je la privilégie | Point de vigilance |
|---|---|---|---|
| Série | Les tensions s’additionnent, le courant reste celui d’un seul panneau. | Quand je veux limiter les pertes sur une distance un peu longue et rester compatible avec un MPPT. | Le Voc à froid peut dépasser la limite du contrôleur si l’on surdimensionne trop la chaîne. |
| Parallèle | Les courants s’additionnent, la tension reste proche de celle d’un panneau. | Quand les panneaux subissent des ombrages différents ou quand je veux garder une tension modérée. | Le courant total grimpe vite, donc les câbles et les protections doivent suivre. |
| Série-parallèle | Compromis entre hausse de tension et hausse de courant. | Quand le toit permet plusieurs groupes de panneaux identiques avec une bonne cohérence d’orientation. | Les branches doivent rester équilibrées, sinon le rendement chute et les écarts se creusent. |
Pour donner un repère concret, Victron indique sur certains MPPT 150 V qu’une installation avec batterie 24 V doit rester dans une plage où la tension PV nominale dépasse la batterie d’au moins 5 V, avec un minimum de 72 cellules en série, 144 cellules recommandées pour un meilleur rendement et 216 cellules maximum. Pour une batterie 48 V sur ce même type de contrôleur, le minimum monte à 144 cellules et le maximum reste à 216. Ce ne sont pas des chiffres à copier sans vérifier le modèle exact, mais ils montrent bien la logique: on ne choisit pas le câblage au hasard, on le dimensionne par rapport au régulateur.
Sur certains modèles MC4, la documentation technique précise aussi qu’une connexion ne doit pas dépasser 30 A. C’est typiquement le genre de détail qu’on oublie quand on ajoute plusieurs chaînes en parallèle, alors qu’il change complètement le choix des connecteurs et des protections. Avant de fermer le coffret, je passe toujours aux contrôles de sécurité.
Les vérifications que je fais avant de mettre sous tension
Le bon ordre de branchement ne suffit pas si le dimensionnement est bancal. J’aime bien passer par une check-list courte, parce qu’elle évite les erreurs bêtes au moment où tout semble prêt.
| Contrôle | Ce que je vérifie | Pourquoi c’est important |
|---|---|---|
| Polarité | Le + et le - sont repérés à chaque extrémité du circuit. | Une inversion peut endommager le régulateur ou déclencher une protection. |
| Voc à froid | La tension à vide reste sous la limite du MPPT, en tenant compte du froid. | La Voc augmente quand la température baisse, donc la marge doit être réelle, pas théorique. |
| Tension PV nominale | Elle reste au moins un peu au-dessus de la tension batterie. | Sans marge suffisante, le régulateur travaille mal ou ne démarre pas correctement. |
| Protections DC | Fusibles, disjoncteurs et sectionnement sont placés là où il faut. | Ils facilitent la maintenance et limitent l’impact d’un défaut. |
| Mise à la terre | Un seul point de masse, idéalement près de la batterie. | On évite les boucles de masse et les comportements imprévisibles. |
| Serrage | Le couple correspond à la notice du fabricant. | Un serrage insuffisant chauffe; un serrage excessif abîme les bornes. |
Sur certains MPPT de référence, la valeur de serrage indiquée est de 2,4 Nm pour les raccordements batterie et photovoltaïque. Je préfère respecter la valeur du fabricant plutôt que de serrer “au feeling”, parce que la fiabilité d’un montage DC se joue souvent sur ce détail. Une fois ces points validés, il reste à choisir le bon schéma selon le type d’installation, car l’ordre n’est pas identique partout.

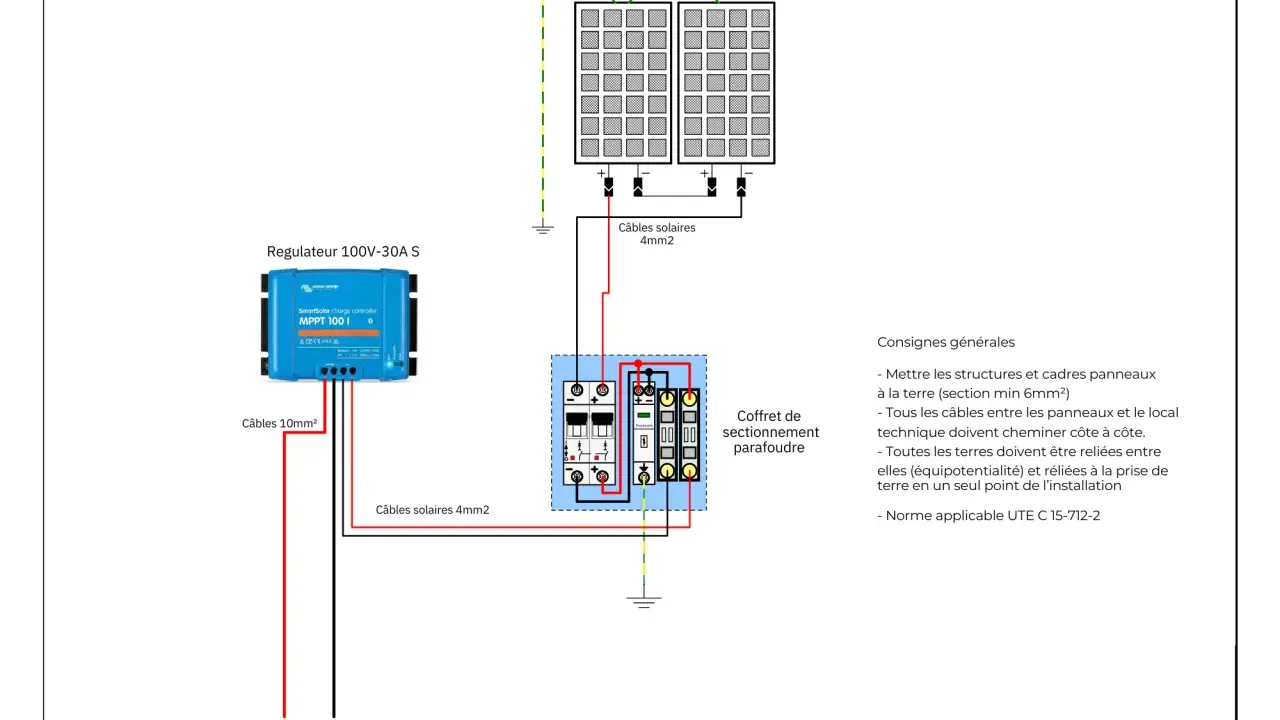

Le schéma à retenir selon le type d’installation
Toutes les installations solaires ne suivent pas la même logique. Le repère “batterie d’abord, panneaux ensuite” est très solide pour un système avec MPPT et stockage, mais il ne doit pas être appliqué aveuglément à tous les cas.
| Type d’installation | Séquence à retenir | Mon conseil pratique |
|---|---|---|
| Kit autonome 12 V ou 24 V avec MPPT | Batterie, puis régulateur, puis panneaux, puis charges. | Je suis cette logique presque à chaque fois, car elle sécurise la détection de tension. |
| Autoconsommation avec batterie et onduleur hybride | Batteries et communication d’abord, puis PV, puis AC selon la notice. | Je vérifie toujours le manuel du fabricant, car la séquence varie selon l’électronique embarquée. |
| Micro-onduleurs ou onduleur réseau | La procédure dépend du constructeur et du côté AC autant que du côté DC. | Je ne transpose jamais la logique d’un MPPT avec batterie; ici, la conformité et la procédure fabricant priment. |
Si votre objectif est surtout de faire monter le taux d’autoconsommation, gardez aussi une nuance en tête: l’ADEME invite à rester prudent sur les batteries stationnaires quand elles n’apportent pas un vrai gain d’usage ou d’impact. En clair, le bon branchement ne compense pas un mauvais choix de dimensionnement. Je préfère donc réfléchir au système dans son ensemble, pas seulement au schéma de câblage.
Le détail qui sécurise la première mise en service
Quand tout est câblé, je ne referme jamais le coffret sans avoir laissé un repère écrit à l’intérieur: tension de batterie, tension PV à vide, sens des branches et emplacement du sectionneur DC. Ce petit réflexe fait gagner du temps au premier diagnostic, mais aussi six mois plus tard, quand quelqu’un d’autre devra intervenir sans reconstituer tout le montage à l’aveugle.
- J’étiquette les câbles avant de les serrer définitivement.
- Je laisse un accès clair aux organes de coupure.
- Je fais le premier essai avec une irradiation modérée plutôt qu’en plein pic de soleil.
- Je note les valeurs de départ pour comparer plus tard l’évolution du système.
Au fond, le bon ordre de branchement ne sert pas seulement à “faire fonctionner” l’installation. Il rend le système lisible, mesurable et sûr, ce qui est exactement ce qu’on attend d’un montage photovoltaïque bien pensé.
