Un bon onduleur de chaîne conditionne une partie très concrète de la performance d’une installation photovoltaïque: rendement, comportement à l’ombre, surveillance de production et facilité de maintenance. Je vais ici expliquer comment fonctionne un onduleur string, dans quels cas il est pertinent sur une toiture résidentielle ou tertiaire, ce qu’il faut vérifier avant l’achat et comment il se compare aux micro-onduleurs et aux solutions hybrides. L’idée est simple: aider à lire un devis solaire sans se laisser guider seulement par la puissance affichée.
Les points à retenir avant de choisir un onduleur de chaîne
- Il convertit le courant continu des panneaux en courant alternatif exploitable par le logement ou le réseau.
- Il donne le meilleur de lui-même sur une toiture simple, avec des modules orientés de façon homogène et peu d’ombres.
- Le rendement réel dépend surtout du MPPT, du découpage des chaînes, de la chaleur et des pertes liées au déséquilibre entre panneaux.
- Son coût reste en général plus contenu qu’avec des architectures panneau par panneau, mais la différence dépend du matériel et de la pose.
- La garantie constructeur est souvent de 10 à 15 ans, alors que les panneaux durent généralement plus longtemps.
- Le bon choix se fait en regardant la toiture, la future évolution du projet et la qualité du suivi de production, pas seulement la puissance nominale.
Comment fonctionne un onduleur string dans une installation photovoltaïque

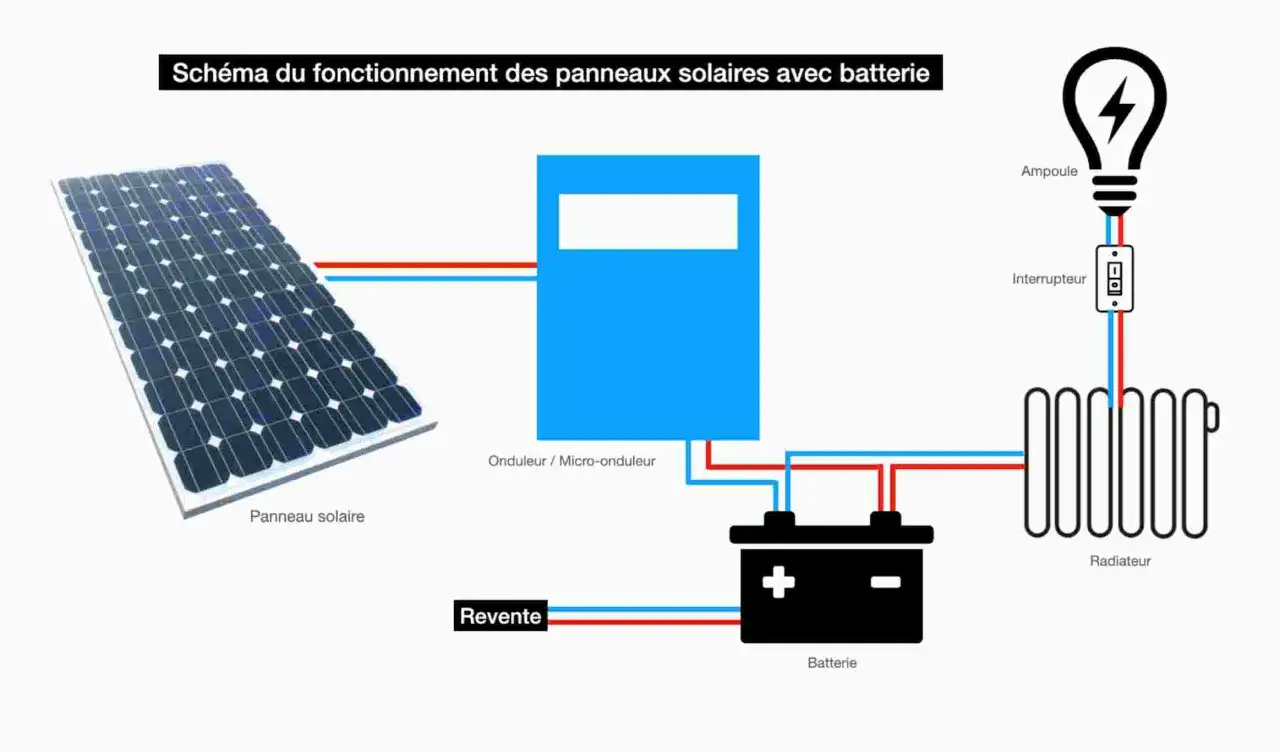

Dans une installation classique, plusieurs panneaux sont reliés en série pour former une chaîne. Le courant produit est d’abord en continu, puis l’onduleur le transforme en courant alternatif compatible avec les usages du bâtiment et l’injection éventuelle sur le réseau. C’est le rôle de passerelle entre le champ photovoltaïque et l’électricité réellement consommable.
Le point important, c’est que l’onduleur ne se contente pas de convertir le courant. Il cherche en permanence le meilleur point de fonctionnement grâce au MPPT, le suivi du point de puissance maximale. Concrètement, il ajuste la tension et le courant pour extraire le maximum d’énergie possible selon l’ensoleillement, la température et l’état réel des modules.

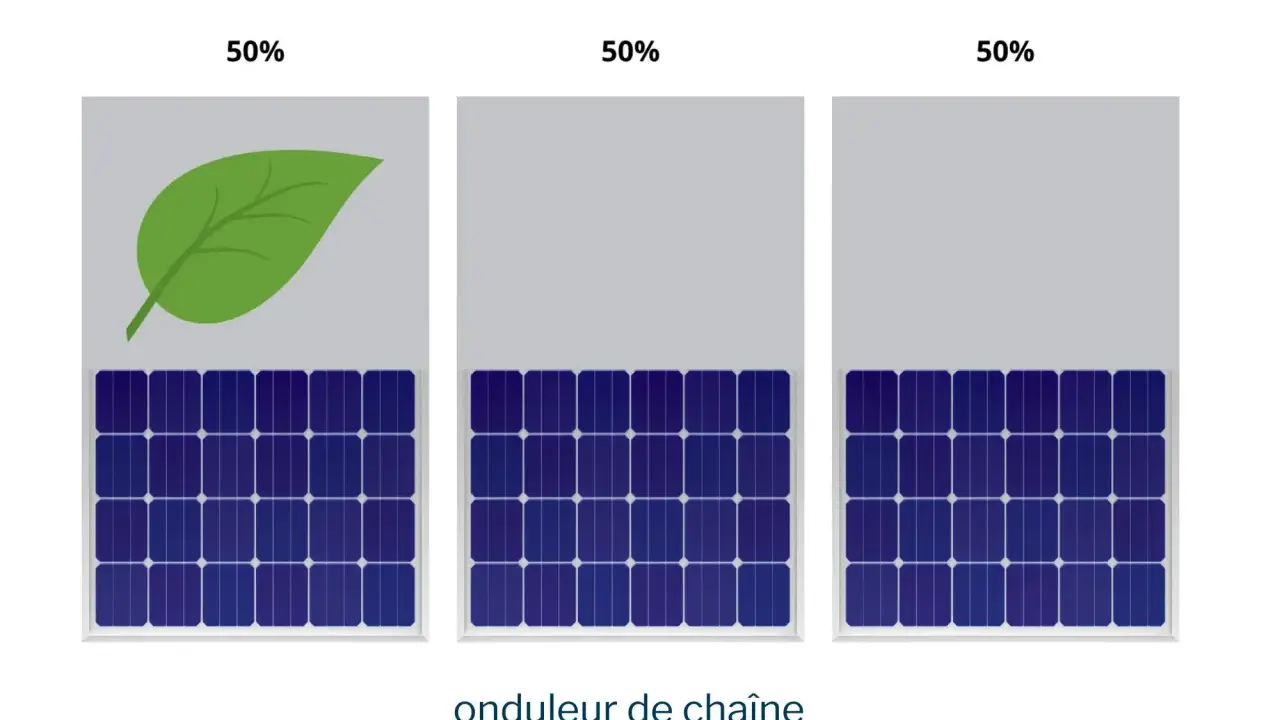

Dans cette architecture, la chaîne se comporte comme un ensemble cohérent. Si un module est ombragé, sale ou moins performant, cela peut tirer la production de toute la chaîne vers le bas. C’est la raison pour laquelle je distingue toujours la technologie elle-même du contexte de toiture: sur un toit simple, elle est redoutablement efficace; sur un toit complexe, ses limites apparaissent vite.
Cette logique technique explique pourquoi le choix du montage est presque aussi important que celui de la marque. La suite consiste donc à regarder quand cette solution est la plus pertinente.
Quand cette architecture est la plus pertinente
Je recommande surtout un onduleur de chaîne quand la toiture est lisible: une ou deux orientations proches, peu d’obstacles, une inclinaison régulière et des ombres faibles ou prévisibles. Dans ce cas, on profite d’un système simple, compact et généralement plus abordable à puissance équivalente.
- Toiture homogène: même pente, même orientation, peu de différences entre rangées.
- Faible ombrage: pas de cheminée très gênante, pas de grand arbre voisin, pas de masque saisonnier trop marqué.
- Projet résidentiel simple: l’installation reste lisible pour l’installateur et facile à surveiller pour l’utilisateur.
- Petit tertiaire ou bâtiment agricole: grandes surfaces assez régulières, où l’on cherche un bon ratio coût/production.
Je suis plus réservé dès que la toiture se fragmente: plusieurs pans très différents, ombres partielles, modules orientés Est et Ouest dans la même logique de câblage, ou extension future encore floue. Dans ces cas, l’architecture peut rester valable, mais elle demande davantage de soin au dimensionnement. Le vrai sujet n’est donc pas seulement “est-ce que ça marche”, mais “est-ce que ça marchera bien pendant des années”.
Une fois ce cadre posé, il faut regarder les critères techniques qui font réellement la différence au moment de choisir le modèle.
Ce qu’il faut vérifier avant de choisir le modèle
La puissance n’est qu’un point de départ
La puissance nominale affichée sur la fiche produit ne suffit pas. Je vérifie toujours la plage de tension d’entrée, la tension de démarrage, le courant admissible par entrée et la façon dont l’onduleur accepte les surdimensionnements côté panneaux. Un modèle mal adapté à la tension de la chaîne peut perdre du rendement, voire sortir de sa plage de fonctionnement dans certaines conditions de froid ou de chaleur.
Le nombre de MPPT change la qualité de production
Un ou deux trackers MPPT peuvent suffire sur un toit très homogène. Dès qu’il y a deux orientations, des inclinaisons différentes ou des ombrages dissymétriques, plusieurs MPPT deviennent précieux. Ils permettent à des groupes de panneaux de travailler chacun sur leur meilleur point, au lieu de forcer tout le champ à suivre une logique trop uniforme.
Monophasé, triphasé et courant admissible
En maison individuelle, le raccordement peut être en monophasé ou en triphasé selon le contexte. Il faut alors vérifier que l’onduleur est compatible avec le schéma électrique du site, mais aussi avec l’équilibrage attendu des phases. Sur un bâtiment plus grand, cette question devient vite centrale, car un mauvais choix de phase peut compliquer l’exploitation et le suivi des performances.Refroidissement, supervision et garantie
Un onduleur bien ventilé dure mieux qu’un appareil coincé dans un local chaud ou exposé au soleil direct. J’accorde aussi beaucoup d’importance au monitoring: une bonne application ou une passerelle de supervision permet de repérer vite une chute de production, un défaut de chaîne ou une dérive de température. Enfin, la garantie compte vraiment. Une couverture de 10 à 15 ans est courante, mais elle doit être lue avec attention: remplacement, main-d’œuvre, transport et délai d’intervention ne se valent pas d’une marque à l’autre.
Ces critères techniques permettent d’éviter les mauvaises surprises. Ils servent aussi à comparer plus lucidement cette solution avec les autres architectures du marché.
Comparer le string, les micro-onduleurs et l’hybride
Le débat ne doit pas être idéologique. Chaque architecture répond à un contexte différent, et je trouve qu’un tableau clair aide souvent à sortir des idées reçues.
| Solution | Atouts | Limites | Cas d’usage le plus logique |
|---|---|---|---|
| Onduleur de chaîne | Coût souvent plus contenu, maintenance centralisée, architecture simple, bon rendement sur toiture homogène. | Un défaut ou une ombre peut pénaliser plusieurs panneaux, suivi moins granulaire. | Toiture simple, peu d’ombrage, projet résidentiel ou tertiaire standard. |
| Micro-onduleurs | Production optimisée panneau par panneau, meilleure tolérance à l’ombre, suivi très précis. | Coût plus élevé, plus d’électronique sur le toit, maintenance plus dispersée. | Toiture complexe, orientations multiples, ombrages variables. |
| Onduleur hybride | Préparation naturelle au stockage, gestion plus souple de l’autoconsommation. | Plus cher qu’un modèle simple, choix à caler sur la stratégie batterie. | Projet avec batterie actuelle ou future, volonté de maximiser l’autoconsommation. |
| Onduleur de chaîne avec optimiseurs | Compromis intéressant entre centralisation et optimisation panneau par panneau. | Plus de composants, coût et complexité en hausse. | Toiture mixte, quelques zones d’ombre, besoin de récupérer une partie des avantages des micro-onduleurs. |
À mon sens, le meilleur choix n’est pas celui qui semble le plus “avancé”, mais celui qui colle au toit et à l’usage. Sur une toiture simple, l’onduleur de chaîne reste souvent le plus rationnel. Sur un toit compliqué, vouloir économiser quelques centaines d’euros au départ peut coûter plus cher en production perdue sur la durée.
Pour éclairer cette décision, il reste à regarder le coût réel, puis ce qu’il faut attendre en maintenance et en durée de vie.
Combien il coûte et combien de temps il tient vraiment
Sur le marché français, le prix du seul matériel se situe souvent autour de 0,20 à 0,40 €/Wc pour un onduleur de chaîne résidentiel, avec des variations selon la marque, la puissance et les options de supervision. En pratique, cela donne fréquemment des ordres de grandeur de l’ordre de 600 à 1 200 € pour une petite installation de 3 kWc, 900 à 1 500 € autour de 6 kWc, et davantage dès que la puissance ou les fonctionnalités montent.
Il faut ensuite ajouter la pose, les protections, le câblage et parfois des accessoires de communication. C’est souvent là que le budget se déplace, surtout si le tableau électrique doit être adapté. Je préfère donc raisonner en coût global d’intégration plutôt qu’en prix du boîtier seul.
Côté durée de vie, il faut être précis: la garantie constructeur est souvent plus courte que la vie réelle possible de l’appareil. En clair, un onduleur bien ventilé, bien dimensionné et surveillé peut tenir longtemps, mais il restera généralement le composant le plus susceptible d’être remplacé avant les panneaux. C’est un point qu’on oublie trop souvent dans les calculs de rentabilité.
La maintenance, elle, reste assez simple: vérification des alertes, contrôle visuel de l’état des connexions, nettoyage de l’environnement immédiat si poussière ou chaleur excessive, et suivi des courbes de production. Un bon monitoring permet de voir rapidement ce qui ne va pas, au lieu d’attendre une facture d’électricité anormalement haute pour s’en rendre compte.
Les pertes les plus coûteuses viennent rarement d’une panne spectaculaire; elles viennent plutôt d’erreurs discrètes au moment du dimensionnement ou du câblage.
Les erreurs de dimensionnement qui font perdre du rendement
Mélanger des panneaux trop différents
Si l’on regroupe sur la même chaîne des modules avec des orientations ou des comportements très différents, l’ensemble s’aligne sur le plus faible. On perd alors une partie de la production potentielle sans que cela saute aux yeux au premier coup d’œil.
Sous-estimer l’ombre saisonnière
Une ombre de cheminée en hiver, un arbre voisin en fin d’après-midi ou une lucarne mal placée peuvent sembler secondaires. Sur un système en série, leur impact peut pourtant être bien plus large que prévu. Je conseille toujours de regarder la toiture à plusieurs moments de la journée, pas seulement au moment du devis.
Oublier la plage de fonctionnement à froid et à chaud
Un champ photovoltaïque ne travaille pas dans les mêmes conditions en janvier et en juillet. La température modifie la tension des modules, et l’onduleur doit rester dans sa fenêtre de fonctionnement dans tous les cas. C’est un détail technique, mais il suffit d’un mauvais calcul pour dégrader la production annuelle.
Négliger la ventilation et l’accessibilité
Installer l’appareil dans un local trop chaud, trop fermé ou difficile d’accès complique tout: rendement, diagnostic et intervention. Un appareil accessible, bien aéré et protégé des excès thermiques vieillit mieux. C’est simple, mais souvent sacrifié pour des raisons de place.
Lire aussi : Rentabilité panneaux solaires - La méthode de calcul fiable
Ne pas prévoir le suivi dès le départ
Un système sans supervision fine laisse passer des défauts de chaîne, des déconnexions intermittentes ou une baisse progressive de performance. Je considère le monitoring comme un vrai outil de rentabilité, pas comme un gadget. Il aide à repérer une anomalie avant qu’elle ne grignote des mois de production.
Ces erreurs évitées, il reste un dernier point très concret: ce que je vérifierais avant de signer un devis solaire, pour que le projet tienne la route dans le temps.
Ce que je vérifierais avant de signer un devis solaire
Avant de valider une installation, je regarderais toujours cinq points, sans me laisser distraire par les arguments commerciaux les plus brillants:
- la cohérence entre la toiture réelle et le type d’onduleur retenu;
- le nombre de MPPT et la logique de répartition des chaînes;
- la plage de tension et de courant indiquée par la fiche technique;
- la qualité du monitoring, des alertes et de l’accès aux données;
- la garantie, le SAV et la facilité de remplacement si nécessaire.
Si la toiture est simple, un onduleur de chaîne bien choisi reste souvent le meilleur équilibre entre coût, simplicité et performance. Si la toiture est hétérogène, il vaut mieux accepter une architecture plus sophistiquée que de perdre de l’énergie tous les jours pendant vingt ans. C’est cette logique de terrain qui fait la différence entre une installation simplement “posée” et une installation vraiment réussie.
