Je vais donc aller au-delà du simple pictogramme pour expliquer ce que représentent vraiment les symboles les plus courants, comment les distinguer et comment éviter les erreurs de lecture qui font perdre du temps sur un chantier ou dans un dossier de devis.
Les repères essentiels pour lire un schéma de PAC
- PAC désigne le générateur thermodynamique, mais son dessin varie selon le document et le fabricant.
- Les symboles autour de la machine servent surtout à lire les flux, les sondes, les vannes et les sécurités.
- Un schéma hydraulique ne montre pas la même chose qu’un schéma frigorifique ou électrique.
- La légende et la notice du modèle restent la vraie référence, pas une image générique trouvée au hasard.
- Les pictogrammes de l’écran de commande ne doivent pas être confondus avec les symboles d’installation.
Pourquoi il n’existe pas un seul symbole pour une pompe à chaleur
Dans les documents techniques que je consulte en France, la pompe à chaleur apparaît souvent comme un bloc identifié par “PAC” ou par une forme simplifiée reliée à deux circuits : la source de chaleur et le réseau à alimenter. Ce choix n’est pas décoratif. Il sert à montrer le rôle de la machine dans l’ensemble, pas à détailler son cœur frigorifique.
En 2026, beaucoup de notices mélangent d’ailleurs un repère générique avec des indications propres au fabricant. C’est normal : une PAC monobloc ne se lit pas comme une bibloc, et un modèle avec ballon d’eau chaude intégré ne se dessine pas comme un simple générateur de chauffage. C’est justement ce cadre qui me permet de passer aux repères concrets, ceux que je retrouve le plus souvent sur les plans.
Les repères les plus fréquents à reconnaître
Voici les repères que je rencontre le plus souvent dans les schémas de principe. Les libellés peuvent varier légèrement d’un constructeur à l’autre, mais la logique reste la même.
| Repère courant | Ce que je lis | Pourquoi c’est utile |
|---|---|---|
| PAC | Le générateur thermodynamique principal | Je sais où commence et où finit la machine |
| T ou sonde de température | Mesure de température extérieure, intérieure ou d’eau | Je comprends ce qui pilote la régulation |
| Circulateur | La pompe qui fait circuler l’eau ou le fluide caloporteur | Je repère le mouvement du circuit |
| Vanne 3 voies | Organe qui oriente le débit vers le chauffage ou l’ECS | Je vois quand la PAC priorise l’eau chaude sanitaire |
| Clapet anti-retour | Élément qui empêche le retour du fluide | J’évite de croire qu’un sens de circulation est libre dans les deux sens |
| Vase d’expansion | Réservoir qui compense la dilatation de l’eau | Je comprends la gestion de pression |
| Soupape de sécurité | Protection contre la surpression | Je repère l’organe de sécurité du circuit |
| Filtre à tamis | Élément qui retient les impuretés | J’anticipe la protection de l’échangeur |
| Purgeur | Dispositif qui évacue l’air | Je comprends pourquoi les points hauts sont essentiels |
| Compresseur, évaporateur, condenseur, détendeur | Les 4 organes du cycle frigorifique | Je sépare le schéma d’usage du schéma thermodynamique |
Le piège, c’est de croire que tous ces éléments sont visibles sur le même dessin. En pratique, le schéma hydraulique montre surtout l’installation, tandis que le schéma frigorifique détaille l’intérieur de la machine. Cette différence change complètement la lecture, donc je la traite à part.
Lire un schéma hydraulique, frigorifique ou électrique
Quand un plan est mal compris, le problème vient souvent du type de schéma, pas du symbole lui-même. Un schéma hydraulique, un schéma frigorifique et un schéma électrique n’ont pas le même objectif, donc ils n’exposent pas la même information.
| Type de schéma | Ce qu’il montre | Ce que je repère en priorité | Ce que je n’en déduis pas |
|---|---|---|---|

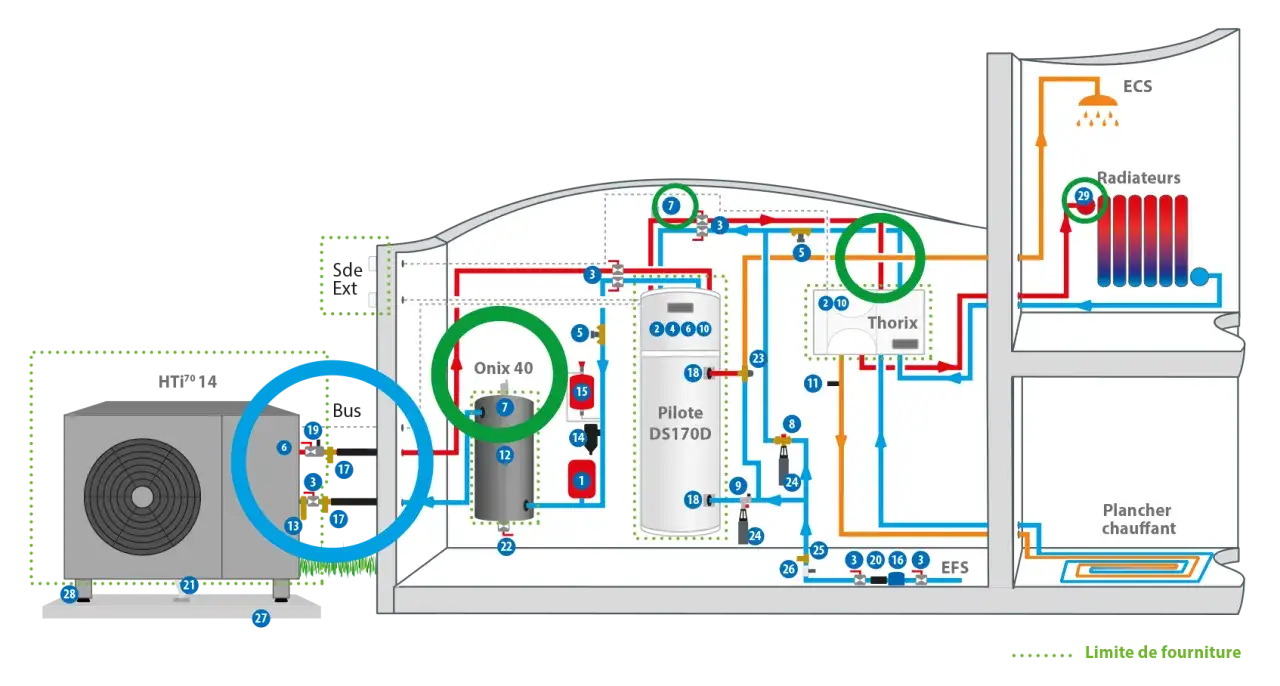

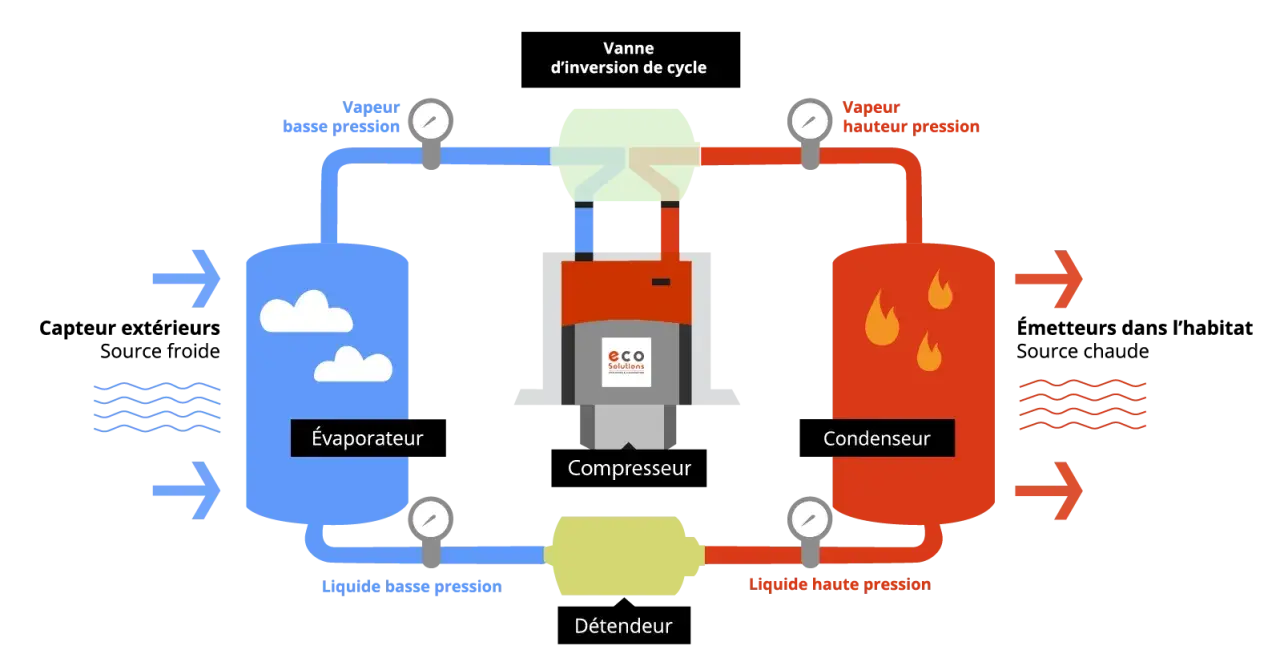

| Hydraulique | La circulation de l’eau ou de la saumure, les vannes, les ballons et les sécurités | Le sens des flux, les circulateurs, les accessoires, les organes de régulation | Le détail complet du cycle frigorifique interne |
| Frigorifique | Le circuit de fluide frigorigène et ses composants internes | Compresseur, évaporateur, condenseur, détendeur, vanne d’inversion | Le câblage de commande ou le réseau hydraulique complet |
| Électrique | L’alimentation, la commande et les sécurités électriques | Sondes, relais, cartes, contacts, protections | Le trajet exact de l’eau dans l’installation |
C’est là que beaucoup de gens se trompent : ils cherchent la même lecture sur des documents qui n’ont pas le même objectif. Un schéma hydraulique peut suffire pour comprendre l’installation, mais il ne dira rien sur la charge de fluide ou la logique interne de dégivrage. À l’inverse, un schéma électrique n’explique pas le chemin de l’eau.
Comment vérifier que vous regardez le bon document
- Je commence par identifier le type de PAC : air/eau, air/air, géothermique, monobloc ou bibloc, avec ou sans ECS.
- Je lis la légende avant de regarder les lignes et les flèches.
- Je repère la source de chaleur, les organes de transfert et les émetteurs.
- Je vérifie ce qui est intégré dans la PAC et ce qui doit être ajouté sur site.
- Je contrôle le sens de circulation et la logique de régulation.
Je fais toujours un dernier contrôle sur la cohérence du document. Si le schéma parle d’un ballon tampon, mais que la notice du modèle ne prévoit pas ce kit, je considère que le plan est générique et qu’il doit être adapté. Même logique pour une PAC split : l’unité extérieure concentre souvent le cœur thermodynamique, tandis que l’intérieur porte la partie hydraulique.
Les confusions qui font perdre du temps
- Confondre les pictogrammes de l’écran de commande avec les symboles du schéma d’installation.
- Lire “PAC” comme un équipement unique sans regarder les accessoires autour.
- Supposer qu’une même abréviation a toujours le même sens d’un fabricant à l’autre.
- Oublier que tous les circulateurs, sondes ou clapets ne sont pas forcément dessinés.
- Négliger les flèches, alors qu’elles indiquent souvent l’information la plus utile du plan.
Mon réflexe, face à un plan incomplet, est simple : je retourne à la notice de raccordement et à la légende du constructeur. C’est moins spectaculaire qu’un tableau plein de symboles, mais c’est ce qui évite les erreurs de pose, de réglage et de diagnostic.
Avant de valider un plan, je regarde ces trois points
- La légende doit être claire, complète et cohérente avec le modèle exact.
- Les accessoires doivent être distingués entre ceux qui sont intégrés à la PAC et ceux qui sont à prévoir sur site.
- Les flux et les sondes doivent permettre de comprendre qui commande quoi et dans quel sens.
Quand ces trois éléments sont nets, le schéma cesse d’être un dessin abstrait. Il devient un outil de décision, utile autant pour comparer une proposition que pour préparer une mise en service ou un dépannage.
